XTR108EA/2K5G4中频发电机 是一种用以产生中频电能的特种同步发电机,主要用于金属感应加热、特殊照明、充电、高速电机电源及检测试验电源等。400 Hz以下的中频发电机一般采用增加同步发电机磁极对数和提高原动机转速来实现。400~10000 Hz一般采用感应子中频发电机,其中1500 Hz以下也广泛采用爪极发电机。

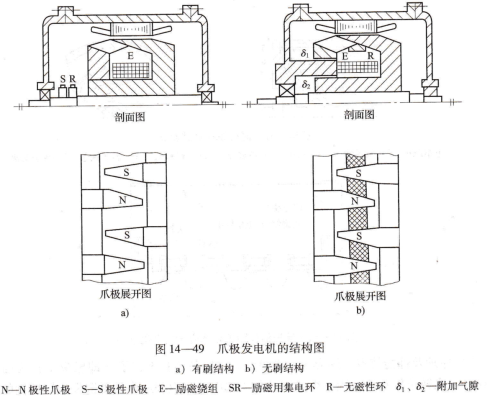

爪极发电机,结构 爪极发电机结构如图14-49所示。转子结构是凸极结构的一种变形。它的励磁线圈是公用的,套装在磁轭上。磁轭分成两个环分别与爪极铸成一体,组合时形成N、S极相互交错。有刷结构的励磁线圈在转子上,无刷结构的励磁线圈在定子上,有附加气隙的爪极组用无磁性环嵌在另一爪极组上。

性能和用途 爪极发电机漏磁通较大,电枢反应对端电压的影响也较大,但爪极发电机结构简单,转速高,可达6000 ymin,输出功率可达30kⅤ・A,大量用作汽车和列车的照明电源。

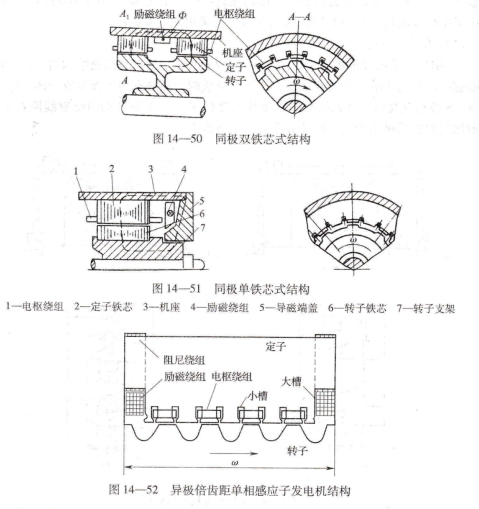

感应子发电机,分类及结构 根据定子、转子齿距或齿数之间的关系,可分为倍齿距式和等齿距式。前者适用于单相4000Hz以下,三相2000Hz以下;后者适用于单相4000~10000Hz,三相2000Hz以上。按磁路结构不同可分为同极式和异极式。同极双铁芯式结构如图14-50所示,同极单铁芯式结构如图14-51所示,定子上只有一个环形励磁绕组)其轴线与转子轴线重合,磁极极性沿整个定子圆周是同名的,转子可用锻钢制成,没有励磁绕组.异极倍齿距单相感应子发电机结构如图14-52所示,定子上的励磁绕组有几个,其轴线与转子轴线相垂直,转了用硅钢片叠成,无励磁。
