VI-J1F-IW自整角机的用途与分类 自整角机是一种感应式的机电元件,其用途是将转角变为电信号,或将电信号变为转角,实现角度传输、变换和接收,广泛地应用于远距离的指示装置和伺服系统。自整角机可分为单相自整角机和三相自整角机,前者转矩小,后者转矩大。

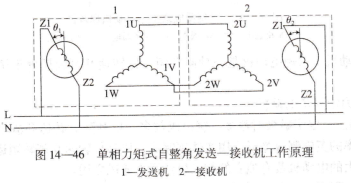

自整角机的结构和工作原理 自整角机的结构与小型绕线式异步电动机相似,其定子绕组称为整步绕组,是三相绕组并接为Y形;转子绕组为励磁绕组,分别为二相绕组和单相绕组c单相力矩式自整角发送一接收机△l作原理如图14-46所示。当处于协调位置时,a1=a2,发送机和接收机整步绕组中的感应电动势大小相等,方向相同,回路中无电流,不产生整步转矩,两机处于稳定的平衡状态。如果发送机的转子转过一角度e而固定,则两个整步绕组中感应电动势不再相等,囚而在田路中出现环流,并产生整步转矩。由于发送机转动后是由力矩固定的,不能再转动,因此只有接收机的转子同样转过一个e角,才能达到一个新的协调位置而处于平衡。只要发送机的转子转过一个角度,接收机的转子就跟着转过相同的角度,因此叫自整角机。三相白整角机的转子是Y形接法的对称三相绕组,通过滑环电刷接对称三相交流电源,工作原理与单相自整角机相似。

步进电动机的用途与分类 步进电动机叉称脉冲电动机,其用途是将电脉冲信号转换成角位移或直线位移,每输入一个电脉冲,电动机就转过一个角度或前进一步。步进电动机按运行方式可分为旋转式和直线式;按转动原理可分为反应式、励磁式、感应式;按相数有两相、三相和多相之分。

步进电动机的结构和原理 三相反应式步进电动机的定子上均匀分布有六个磁极,每个磁极上都有控制绕组,每两个相对的磁极构成一相,三相绕组做星形接法。

定子铁芯由硅钢片叠成。转子由硅钢片或其他软磁材料制成,均匀分布有齿,齿数为z0转子没有绕组。
