ZXM64N02 锯齿波积分电容
发布时间:2019/12/3 12:04:09 访问次数:1143
ZXM64N02脉冲分选及功率放大环节:作用是在一个周期中产生相位相差180°的两个脉冲,并分别放大后从1-脚、15脚输出。

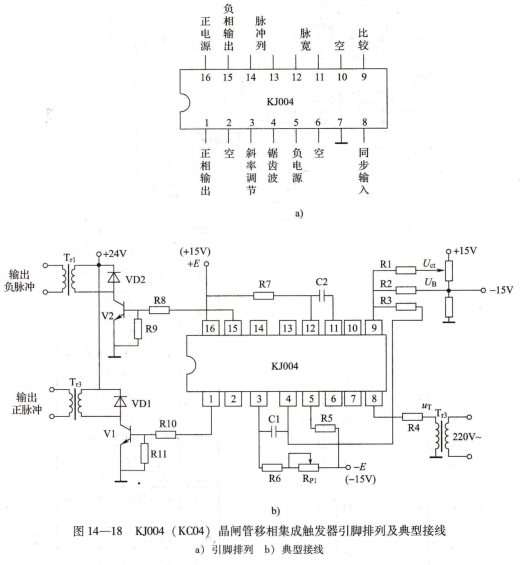

引脚排列。该集成触发器采用16脚封装,引脚排列如图14-18a所示。
典型接线。如图14-18b所示。
M787、M788三相晶闸管移相集成触发器
用途。用于三相晶闸管变流装置的移相触发,如三相全控桥式晶闸管变流装置、三相半控桥式晶闸管变流装置、三相半波晶闸管变流装置等。
结构组成。该系列移相集成触发器主要由同步过零和极性检测电路、锯齿波形成电路、比较电路、抗干扰锁定电路、调制脉冲发生器、脉冲形成电路和脉冲分配及驱动电路等单元组成。
结构框图及引脚功能。如图14-19所示。
使用接线。三相同步信号分别从1脚、2脚、18脚输入;触发脉冲从7脚、8脚、9脚、10脚、11脚、12脚输出;14脚、15脚、16脚接锯齿波积分电容;13脚接输出脉冲宽度电容;
