VI-21R-CV 触摸电气发热元件

发布时间:2019/12/2 17:58:47 访问次数:366

VI-21R-CV安装所用电工工具、仪表及器材,电工工具 验电笔、电工刀、剥线钳、尖嘴钳、扁嘴钳、一字和十字螺钉旋具、校验灯等。



仪表 万用表、兆欧表等。

器材 控制板、走线槽、各种规格软线和紧固件、金属软管、编线号套管等。

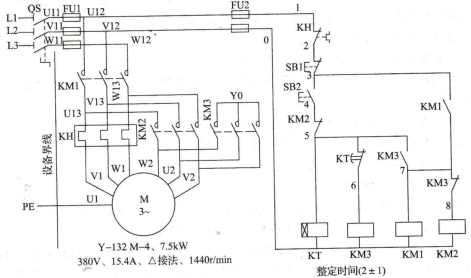

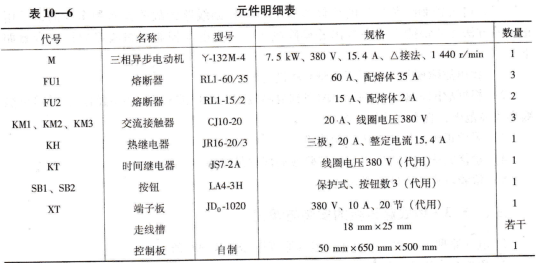

电气元件见表10-6。



安装步骤和方法,按元件明细表配齐电气元件,并检验各元件质量。

安装控制板G在控制板上合理安排各元件位置,除必须安装在特定位置的电器外,所有电器应尽可能组装在一起,以便于走线。同时,应注意各器件之间应保持合

理的间隔和爬电距离。各元件位置排定后,在控制板上定位、打孔,将各元件固定牢靠,并给各个电气元件编号。

根据电动机容量选用规格合适的导线。

给剥去绝缘层的线头两端套上相应线号的套管,并接线。所有导线的连接应该牢固可靠。

检查控制板内部接线是否正确,是否牢固可靠。

进行控制板外部配线,全部配线除电缆外,一律装在走线槽内。

检查合格后,通电校验。

检修步骤与方法,电气控制线路故障的检查与分析方法 常用电气控制线路故障的检查与分析方法有:调查研究法、试验法、逻辑分析法和测量法等几种。

调查研究法。通过询问设各操作者、查看外观征兆、辨别电气设各运行时的声

音差异、触摸电气发热元件及感受线路的温度发现故障,即从问、看、听、摸四个方面调查研究,找出故障现象。

试验法。在不扩大故障范围、不损伤电气设各和机械设备的前提下,进行通电试验,找出故障发生部位或回路。

逻辑分析法。适用于对复杂线路的故障检查。它是根据电气控制线路工作原理、控制环节的动作程序以及它们之间的联系,结合故障现象作具体的分析,从而判断出故障所在的方法。

测量法。利用各种电工工具和仪表对线路进行带电或断电测量,能有效地找出故障点。

电气控制线路故障的检修步骤 电气控制线路的故障是多种多样的,采用正确的方法才能快捷准确地找出并排除故障。一般电气控制线路故障的检修步骤如下:

找出故障现象。可用调查研究法进行。

根据故障现象,依据原理图找到故障发生的部位或故障发生的回路,并尽可能缩小故障范围,直至找到故障点。

采用正确的检修方法排除故障。

检修完毕,进行通电空载校验或局部空载校验。

检验可靠即能够正常运行。

15/3t桥式起重机的安装与调试,电气原理图 桥式起重机的电气原理图如图9-96所示。

桥式起重机的安装与调试,安装 桥式起重机的电气安装主要包括电气管线的安装、电气设备就位固定、电气设各的接线等。

电气管线的安装。应在起重机整体吊装前进行,要做到布线合理。
