SM1125-ASU-ET 主轴电动机拖动

发布时间:2019/12/2 18:03:43 访问次数:738

SM1125-ASU-ET电气设各固定。在电气设各固定之前,应该用相应的仪器、仪表检查、检验电气设各的好坏。

电气设各的接线。电气设各的穿线和接线必须按照图样及相应的工艺要求进行.线路接好后,应仔细检奄、校对,并测量线路的绝缘电阻,切忌盲日通电。

调试 在通电调试之前应仔细检查接线是否正确牢固,各电器的整定是否满足要求,线路的绝缘是否正常,其阻值必须大于3MΩ。通电后,应按照先调试控制回路,后调试主回路的顺序依次调试、检查,最后才能进行带负载试运转。

控制回路的调试。主要调试合间按钮是否正常;各保护装置,如过电流继电器、紧急开关、限位开关、仓口开关等是否正常;主令开关、凸轮控制器的控制是否正确。

主回路的调试。主要调试大车两台电动机的转向、转速变化是否一致;小车主回路是否正常,终端极限保护是否正常;主钩的升降是否正常,限位开关是否正常等。

空载试运转。在不吊任何重物时,将大车、小车、主钩、副钩运行一个循环,检查各部分运行情况。

带负载试运转。按规程规定进行空载、满载、超载试吊,全部合格后才能交付使用

常用机床电气线路的安装与检修,z3050型摇臂钻床电气线路的安装

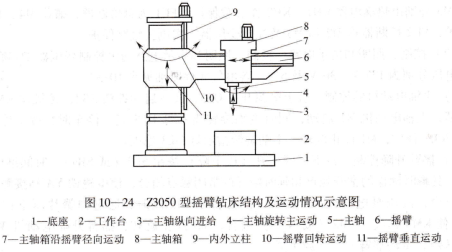

结构及运动形式,主要结构 Z3050型摇臂钻床由底座、内外立柱、摇臂、主轴箱及工作台组成。其结构及运动形式如图10-24所示。



运动形式,主轴运动由主轴电动机拖动。通过主轴箱内的主轴、进给变速传动机构及正反转摩擦离合器和操纵手柄、手轮,可以实现主轴的正反转、进给、变速、空挡、停车等控制。同时主轴可随主轴箱通过操作手轮沿摇臂上的水平导轨做径向移动。

摇臂的垂直移动由摇臂升降电动机拖动。同时,摇臂与外立柱一起可相对内立柱做手动360°回转。

Z3050型摇臂钻床对主轴箱、摇臂及内、外立柱的夹紧由液压泵电动机提供动力,它采用液压驱动的菱形块夹紧机构。

机床对电气线路的主要要求,由于主轴正、反转是由正反转摩擦离合器来实现的,所以只要求主轴电动机单方向旋转.

摇臂的垂直移动是通过摇臂升降电动机的正、反转实现的,因此要求摇臂升降电动机能双向启动。同时,为了没各的安全,应具有上、下的极限保护.

主轴箱、摇臂、内外立柱的夹紧与放松通过液压驱动实现,故要求液压泵电动机能双向启动。

冷却泵电动机只要求单向启动。

为保护操作安全,控制电路的电源电压为127V。

摇臂只有在放松状态下才能进行垂直移动,故应有联锁,并应有夹紧、放松指示。

电气控制线路分析 Z3050型摇臂钻床电气原理图如图10-25所示。

主电路 Z3050型摇臂钻床采用380V,50 Hz二相交流电源供电,并有保护接地措施。组合开关Qs1为机床总电源开关。机床上装有四台电动机:M1为主轴电动

机,只需正转;狐2为摇臂升降电动机,可正、反转;M3为液压泵电动机,可正、反

转;M4为冷却泵电动机,只需正转。

电路中M4容量小,用组合开关QS2进行手动控制且短时工作,故不设过载保护。

M1、M3分别由热继电器KH1、KH2作过载保护。FU1为总熔断器,兼作M4、M1的短路保护;FU2熔断器作M2和M3及控制变压器一次侧的短路保护.
