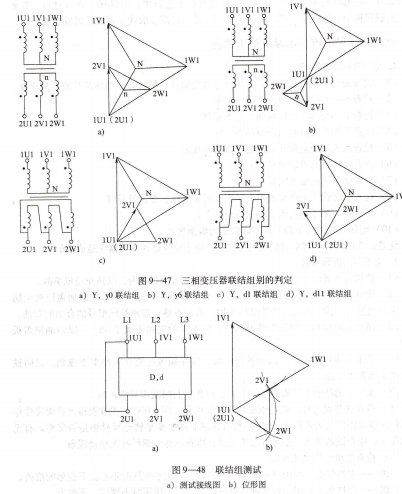

UPD70116H-16圆心以ylw1~2v1为半径画弧,两段圆弧相交于两点,其中一点落在以2U1为圆心的圆上,即为2Ⅴ1点。同理可求得2W1点。作出二次侧位形图。如图可判断出联结组为D、d2组。



直流电焊机 是一种差复励直流发电机,根据其励磁方式可分为:他励加串励去磁式、并励加串励去磁式、裂极式、换向极去磁式四种。其特点是电弧稳定,可使用各种焊条焊接各种碳钢、合金钢和有色金属。缺点是制造麻烦、价格贵、体积大、噪声大,因此使用已越来越少。

弧焊整流器 是一种直流弧焊电源,利用整流器将交流电变换为直流电,再经调节装置获得电焊所需要的外特性。它具有制造工艺简单、质量轻、节省料、效率高、空载损耗小、噪声小、使用控制方便等优点,已逐步取代了直流弧焊发电机。

变压器的维护检修及耐压试验,变压器的维护检查.

检查瓷套管是否清洁,有无裂纹与放电痕迹,螺纹有无损坏及其他异常现象。

检查各密封处有无渗油和漏油现象。

检查储油柜油位高度及油色是否正常。

注意变压器运行时的声响是否正常。

检查箱顶油面温度计的温度是否符合规定。

查看防爆管的玻璃膜是否完整。

检查油箱接地是否完好。

检查瓷套管引出排及电缆头接头处有无发热、变色及异状。

查看高、低压侧电流、电压是否正常。

定期进行油样化验并观察硅胶是否吸潮变色。

注意:在进出变压器室时应及时关门,以防小动物进人变压器室造成事故。

变压器的拆装检修,检修时不要将工具、螺钉、螺母等异物落人变压器内,以防止造成事故。

检修前应将变压器油放掉一部分。盛油容器应清洁、干燥并需加盖以防尘防

潮。应对油进行化验以确定是否能继续使用。若油不够,需添补同型号的合格的新油。

吊铁芯时应尽量使吊钩装得高些,使钢绳的夹角不大于45°,以防油箱盖板变形。

如果仅将铁芯吊起一部分进行检修,应在箱盖与箱壳间垫牢支撑物,以防铁芯突然下落发生事故。

变压器的所有紧固螺钉均需紧固,以防运行时发出异常声响。

检查铁芯到夹件的接地铜皮是否有效可靠;用1000Ⅴ兆欧表检查铁轭夹件穿

心螺钉绝缘电阻值是否不低于2 MΩ;检查铁芯底部平衡垫铁绝缘衬垫是否完整,有无松动现象;检查铁芯硅钢片是否有过热现象;检查各部分螺母有无松动现象。

检查绕组绝缘老化程度,一级 很好状态,绝缘富有弹性,软而且韧,用手按压时不会留下变形的痕迹。二级一合格状态,绝缘较坚硬,颜色较深,用手按压时不裂缝、不变形。三级一不十分可靠的状态,绝缘已坚硬并脆弱,颜色很深,用手按压时产生细小的裂纹或变形。若其他试验均能通过,可在小修期限内短期运行,但应特别注意防止过负荷和短路事故等。
