STR-Z4569当vI=0Ⅴ时,二极管截止,所以vo=v1=0。

当vl=4Ⅴ时,二极管导通,vo=vrEF=3V。

当vI=6Ⅴ时,同理,vo=yREF=3Ⅴ。

恒压降模型电路如图3.4.10c所示。硅二极管7D=0.7Ⅴ。

当vI=0Ⅴ时,二极管截止,所以vo=v1=0。

当vI=4Ⅴ时,~极管导通,vo=vrEF+vd=3Ⅴ+0.7Ⅴ=3.7Ⅴ。

当vI=6Ⅴ时,同理,vo=vREF+vD=3.7Ⅴ。

由于所加输人电压为振幅等于6Ⅴ的正弦电压,正半周有一段幅值大于vREF。

对于理想模型,当vI≤yREF时,uo=vi;当vI>vrEF时,vo=vrEF=3Ⅴ,波形如图d所示。

对于恒压降模型,当v1≤(vREF+vd)时,vo=vI;当v1>vREF+vd时,vo=yREF+yD=3.7Ⅴ,波形如图e所示。

开关电路,在开关电路中,利用二极管的单向导电性以接通或断开电路,这在数字电路中得到广泛的应用。在分析这种电路时,应当掌握一条基本原则,即判断电路中的二极管处于导通状态还是截止状态,可以先将二极管断开,然后观察

(或经过计算)阳、阴两极间是正向电压还是反向电压,若是前者则二极管导通,否则二极管截止。现举例说明。

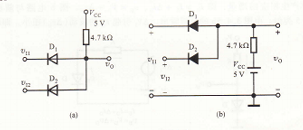

例3,4,5 二极管开关电路如图3.4.11所示。利用二极管理想模型求解:当vn和v⒓为0Ⅴ或5Ⅴ时,求vn和v⒓的值不同组合情况下,输出电压uo的值。

解:当ui1=0v,ui2=5v时,阴极电位为5时,Dl为正向偏置,vo=0Ⅴ,此时D2的阴极电位为5v,阳极为0v,处于反向偏置,故D2截止.

当vⅡ=0Ⅴ,阳极为0,开关电路习惯画法,开关电路的理想模型,vd=5Ⅴ时,Dl为正向偏置,vo=0Ⅴ,此时D2的Ⅴ,处于反向偏置,故D2截止。

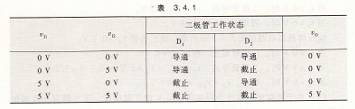

二极管豹基本咆脬及其分析方法,依此类推,将vn和v⒓的其余三种组合及输出电压列于表3.4.1中。

由上表可见,在输入电压vⅡ和v⒚中,只要有一个为OV,则输出为0Ⅴ;只有当两输入电压均为5Ⅴ时,输出才为5Ⅴ,这种关系在数字电路中称为与逻辑。

低电压稳压电路,稳压电源是电子电路中常见的组成部分。这里所讨论的是一种低电压的稳压电路。利用二极管的正向压降特性,可以获得较好的稳压性能。

设低电压稳压电路如图3.4,12a所示。合理选取电路参数,对于硅二极管,可以获得输出电压uo(=vd)近似等于0.7V,若采用几只二极管串联,则可获得1Ⅴ以上的输出电压。

由于某种原因,如电网电压波动引起直流电源电压yI产生波动,这个波动分量用ΔyI表示,其波形是任意的,它与yI串联共同作用于R(限流电阻)和二极管D相串联的支路(图⒊4.12b)。电路中v1、R和二极管D共同确定电路的静态工作点。当波动电压增量Δ/I出现之后,电路中的电流和二极管串压亦产生相应的增量,即jD=JD+ΔvD,oD=yD+加D占图b电路与前面图3.4.5类似。由图3.4.5b的分析看出,ΔyI引起vD的波动(ΔvD)很小,即vo=JD=JD+ΔDz,D=vD+ΔVD

低电压稳压电路电路图,yI产生波动后的电路

二极管及其基本电路vD≈vD,输出电压vo可以保持基本稳定。7LJ特性曲线越陡,微变电阻rd越小,稳压特性也越好。

二极管的低电压稳压电路将在第8章互补对称功率放大电路的偏置电路中得到应用。

小信号工作情况分析,在利用小信号模型分析二极管电路时,要特别注意微变电阻rf与静态工作点o有关。一般首先分析电路的静态工作情况,求得静态工作点o;其次,根据q点算出微变电阻rd;再次,根据小信号模型交流电路模型,求出小信

号作用下电路的交流电压、电流;最后与静态值叠加,得到完整的结果。下面举例说明。

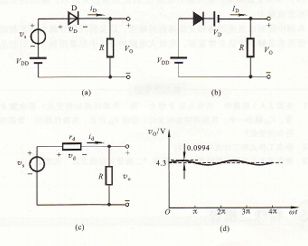

例3.4.6 在图3.4.13a所示的二极管电路中,vDD=5Ⅴ,R=5kΩ,恒压降模型的7D=0.7Ⅴ,vs=0.1⒍nωt(Ⅴ)。求输出电压vo的交流量和总量;绘出vo的波形。

解:根据叠加原理,可以将两个电压源vDD和vs的作用分开考虑,得到相应的电路模型如图3.4.13b和c。图b中只有直流分量,称为直流通路,(a)原理电路 (b)恒压降模型的直流通路(静态)(c)小信号模型的交流通路(动态).
