XCS200-5CEFG456差分式放大电路的传输特性,差分式放大电路的传输特性为什么是非线性的,试以电路的结构来说明。

参阅图6.3.1,试解释为什么在差分对管的射极电路里各接人射极电阻Rc时,可以扩大传输特性的线性工作范围。它是以什么代价来换取的?

在图6.2.2中设ycc~15v, vyEE=-15Ⅴ,Rcl=Rc2=9.1 kΩ,Jo=1 mA,电流源动态电阻ro=∞,BJT的yvb=0.7v,ycEs=0.1V,当%d>4%和%d<-4 yr,T1和T2工作在限幅区时,输出电压t,q1和qo2的幅值范围和vff=o。l-q2的幅值。

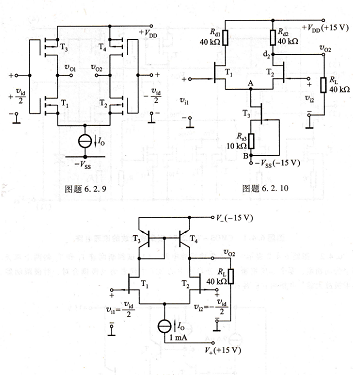

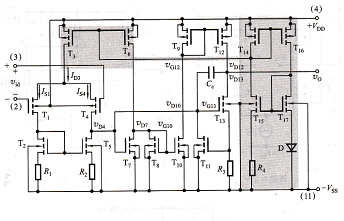

集成运算放大器,图题6.4.1表示CMOs-TCL2274型集成运放的原理电路。试分析:该电路由哪凡部分组成?T7、Tu和T1o构成的电平移动电路的原理和作用;当输人端3接人输人信号电压vo时,电路输人级和T13的放大作用,同时说明通过电平移动电路对信号电压的放大作用,用瞬时极性法标出在信号电压作用下,图中各点电位的变化过程。

图题6.4.2表示一BJT集成运放电路。试判断两管T1和T2的两个基极,哪个为同相端,哪个为反相端?分辨图中的BJT中何者为射极耦合对、射极跟随器、共射极放大器?并指明它们各自的功能。

BiJFET型运放LH0042的简化原理电路如图题6.4.3所示,电路与BJW41型运放相比较,试说明电路的基本组成和工作原理。

图中箭头所示。即认为信号从输入到输出的正向传输(放大)只经过基本放大电路,而不通过反馈网络,因为反馈网络一般由无源元件组成,没有放大作用,故其正向传输作用可以忽略。基本放大电路的增益为A=to/uDo信号从输出到输人的反向传输只通过反馈网络,而不通过基本放大电路(因为其内部反馈作用很小,可以忽略)。反向传输系数为F=u/x。,称为反馈系数,由图7,1.1可以得知,判断一个放大电路中是否存在反馈,只要看该电路的输出回路与输人回路之间是否存在反馈网络,即反馈通路。若没有反馈网络,则不能形成反馈,这种情况称为开环。若有反馈网络存在,则能形成反馈,称这种状态为闭环。

试判断图7.1.2所示各电路中是否存在反馈。

解:图7.1.2a所示电路中,输出与输人回路间不存在反馈网络,因而该电路中不存在反馈,为开环状态。

图7.1,2b所示电路中,运放A构成基本放大电路,电阻R2和R1构成反馈网络,因而该电路中存在反馈。

图7,1.2c为共集电极放大电路,由它的交流通路(即将电容Cbl、Cb2视为对交流短路,电源+ycc视为交流的“地”)可知,发射极电阻Re和负载电阻R1既在输入回路中,又在输出回路中,它们构成了反馈通路,因而该电路中也存在着反馈。

图7,1.2d为两级放大电路,其中每一级都有一条反馈通路,第一级为电压跟随器,它的输出端与反相输入端之间由导线连接,形成反馈通路;第二级为反相比例运算电路,它的输出端与反相输人端之间由电阻R5构成反馈通路。此外,从第二级的输出到第一级的输入也有一条反馈通路,由R2构成。通常称每级各自存在的反馈为局部(或本级)反馈,称跨级的反馈为级间反馈。

直流反馈与交流反馈

在放大电路中既含有直流分量,也含有交流分量,因而,必然有直流反馈与交流反馈之分。存在于放大电路的直流通路中的反馈为直流反馈。直流反馈影响放大电路的直流性能,如静态工作点。存在于交流通路中的反馈为交流反馈。交流反馈影响放大电路的交流性能,如增益、输入电阻、输出电阻和带宽等等。

本章讨论的主要内容均针对交流反馈而言。

例7.1.2 试判断图7.1.3所示电路中,哪些元件引人了级间直流反馈?哪些元件引人了级间交流反馈?

图7,1.4a、b分别是图7.1.3所示电路的直流通路和交流通路。
