KBP304G 三极管的开关特性

发布时间:2019/11/29 20:38:21 访问次数:724

KBP304G改变了加在晶闸管门极上第一个触发脉冲的时刻(改变了控制角α的大小),也就改变了可控整流输出电压的高低,实现了可控整流。

晶体管触发电路 在要求触发功率大,输出电压与控制电压线性好的晶闸管整流设备中,常采用晶体管触发电路,如图9-35所示。同步电源电压zt9对C1充电,C1对R1、L放电的结果是在C1两端获得近似的锯齿uc1。uk为加在Ⅴt3管输人回路中的直流控制电压。uc1和uk叠加后加在ⅤT3基极和发射极之间,控制ⅤT3的截止和导通。当ⅤI3由截止变为导通时,变压器TM二次侧便产生输出脉冲uG去触发晶闸管。改变控制电压σk的大小,就可以改变Ⅴt3的截止与导通时刻,即进行了移相调整。



数字电路基础,随时间连续变化的信号称模拟信号,不连续变化的脉冲信号称数

字信号。用来处理数字信号的电路称为数字电路。

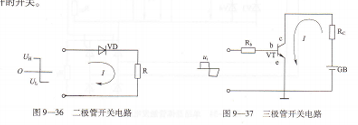

二极管、三极管的开关特性,晶体二极管的开关特性 在如图9-36所示的二极管开关电路中,当输人为高电平uH时,二极管正向稳定导通,在负载RL上获得一个除去二极管压降的高电平。当输入为不超过反向击穿电压的低电平σL时,二极管反向稳定截止,电路中只有二极管的反向漏电流存在。二极管由截止到导通所需的时间极短,可以忽略,但由导通转为截止过程(称反向恢复过程)所需的时间(反向恢复时间)不可忽略(为纳秒级)。

三极管的开关特性 三极管作为开关应用时,常采用共发射极接法,如图9-37所示。当基极输入一定幅值的正脉冲时,三极管进人饱和导通状态,相当于接通的

开关,电路中有稳定电流流过;当基极输人负脉冲时,三极管进人截止状态,相当于断开的开关。



当三极管在截止与饱和导通两状态间迅速转换时,由于三极管内部电荷的建立和消散都需要一定的时间,使得集电极电流的变化滞后于基极电流的变化;同时输出电压的变化也比输人电压的变化有相应的滞后。

基本逻辑门电路,逻辑“与”和“与”门电路只有当条件同时都具备时,事件才能实现,这种关系称为逻辑“与”。逻辑“与”的表达式为:

             P=A×B或简记为P=A・B

式中的A、B表示两个条件的状态

在正逻辑中,用“1”表示高电平,用“0”表示低电平。负逻辑中表示则相反。

最简单的“与”门电路由电阻和二极管组成,如图9-38所示。A、B、C为电路的三个输入端。输入端的电位(数字电路中称为电平)有高、低两种情况。高电平为2.7~5Ⅴ,低电平为0~0.4Ⅴ。



“与”门电路的逻辑关系为:A、B、C全为高电平输入时,P端输出为高电平;A、B、C不全为高电平输入时,P端输出为低电平。可简记为:输人全“1”出“1”,输人有“0”出“0”。

逻辑“或”和“或”门电路决定一件事情的几个条件中,只要有一个具备,事件即可实现,如无一条件具各,事件就不能实现,这样的关系称为逻辑“或”。逻辑“或”的表达式为:

          P=A+B

最简单的“或”门电路由电阻和二极管组成,如图9-39所示。其逻辑关系为:A、B、C全为低电平输入时,P端输出为低电平;A、B、C不全为低电平输入时,P端

输出为高电平。可以简记为:输人全“0”出“0”,输人有“1”出“1”。

逻辑“非”和“非”门电路输出总是输人的否定,这样的关系称为逻辑“非”。其逻辑关系式为:

            P=A

式中a应读作A非或A反。

深圳市唯有度科技有限公司http://wydkj.51dzw.com/
