铆打之前应选择重量合适的顶铁。在形成铆钉镦头过程中,顶铁起到关键的作用。如果顶铁重量过大,会在铆钉上施加过大的载荷,形成过大过扁不合格的镦头;如果顶铁重量太轻,不能牢牢地顶住铆钉,铆打时会使钣件受到损伤。

为了得到铆打合格的铆钉,铆枪上的冲头必须沿铆钉轴线和顶铁互相对准,以使铆打施加的压力沿铆钉轴线作用。铆打时,使用的气动压   图3-27铆枪冲头凹面半径应略力要适当,气动压力过大,会将铆钉镦头打得过,大于铆钉头半径

扁,当气型碧豇L兰堡L.=卑狙萁E铆堕I业次数过复工盒~  (a合适的配合;b)不合适的配合弘塑铆钉材料全住篮幺~造成镦基开裂。

实心铆钉安装的质量要求,铆打合格的铆钉应使钉杆镦粗充满钉孔。并在外面形成合格的镦头。为了使铆钉有足够材料填充钉孔并形成足够大的镦头,应按照被铆接钣件厚度之和再加上铆钉直径1.5倍的原则确定铆钉长度。

钉杆应与钣件表面垂直,不能产生扭曲,铆钉头、钉杆和镦头中心要对正,不能

产生扭曲和错位。

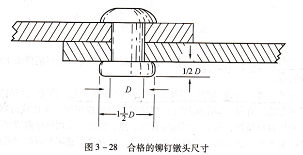

合格的铆钉镦头是平坦周正的圆饼形,厚度为铆钉直径0,5倍,直径为铆钉直径

1,5倍,无裂纹,无缺损(见图3-28)。

合格的铆钉镦头尺寸,铆钉头与钣件、镦头与钣件以及被连接钣件之间不能有夹杂物。

被铆接的钣件应紧密贴合,不能隆起分离。在铆打过程中也不能使钣件受到损伤。

盲铆钉只需要一位工作人员在结构件一侧进行操作就可以完成铆钉的安装工作。

拉塞式摩擦锁定铆钉,构造这种铆钉由两部分组成:一个是带有铆钉头的

空心杆体,另一个是铆茎(见图3-29)。铆茎穿过杆体,下面露在杆体外面的一段铆茎上有两个台肩,上面露在杆体外面的铆茎是带有齿纹的杆子。拉塞式铆钉头部有半圆头和埋头两种型式。

加工成锯齿形铆打砧板断槽剪切,环锥形铆茎拉塞式(摩擦锁定)铆钉.

将铆钉塞人钉孔内,然后用专用拉具夹紧铆茎带齿纹的部分向外拉。当铆茎上的第一个台肩进人杆体时,使杆体膨胀,充满铆钉孔。当铆茎上第二个台肩进人杆体时,使杆体在钣件外面的部分进一步扩张,在钣件外面形成了一个镦头。此时,铆茎也因受力过大,在铆钉头外部断掉,最后,将铆茎在铆钉头外的断面修理平整。这种铆钉是依靠空心杆体膨胀与铆钉孔壁之间产生摩擦力而锁定,所以称为摩擦锁定拉塞式铆钉。

拉塞式机械锁定铆钉,构造与摩擦锁定铆钉非常相似,只不过在铆茎下面有一个剪切环,中间一定位置处有一个凹槽,上面套一个机械锁紧环(见图3-30)。

安装用专用工具夹紧铆茎齿纹部分向外拉,当剪切环与杆体之间作用力达到一定值时,剪切环破坏,使凸肩以一定的挤压力进人杆体,形成镦头;与此同时,拉具通过操作砧板顶住机械锁紧环,并继续把铆茎向外拉,直到把机械锁紧环牢牢地顶人铆茎的凹槽内为止。此时,铆茎也因受力过大而从铆钉头部断掉。机械锁紧环被压人凹槽后,将铆钉牢牢锁定在位,即使承受振动也不会松动或脱落。
