KS57C2616-C3根据上述原则可画出图4.2.1电路的交流通路,如图4.2.3所示。关于交流参数的分析计算将在4,3节详细介绍。

由以上分析可知,只要在电路中设置合适的静态工作点,并在输人回路加上一个能量较小的信号,利用发射结正向电压对各极电流的控制作用,就能将直流电源提供的能量,按输人信号的变化规律转换为所需要的形式供给负载。因此,放大作用实质上是放大器件的控制作用,放大器是一种能量控制电路的交流通路部件。

实质是什么?放大的对象是什么?负载上获得的电压或功率来自何处?

在共射极放大电路中,时变电压是如何被放大的?

用估算法计算放大电路静态工作点Q的思路是什么?为什么要设置Q点?什么是动态?如何画放大电路的交流通路?

温度变化时,图4.2.1所示电路的Q点能否稳定不变?

在初步了解放大电路的工作原理之后,就要进一步分析放大电路的工作情况,包括静态和动态的定量分析。基本分析方法有图解分析法和小信号模型分析法。

图解分析法就是利用BJT的V-i特性曲线及管外电路的特性,通过作图对放大电路的静态及动态进行分析。现以基本共射极放大电路为例,对图解分析法加以讨论。

静态工作点的图解分析,将图4.2.1所示电路改画成图4,3.1的形式,并用虚线把电路分成三部分:BJT、输入端的管外电路、输出端的管外电路。

静态时,令图中us=0,即得该电路的直流通路。在输入回路中,静态工作点

(ibQ、vbEQ)既应在BJT的输入特性曲线ib=F(ubE)uce>1v上,又应满足外电路(由vbb,Rb组成)的回路方程ube=vbb-ibrb,显然,由此回路方程可作出一条斜率为-1/Rb的直线,称其为输入直流负载线。为此,可在BJT的输人特性曲线图上作

出这条输人直流负载线,即在横坐标轴上取一点vbb,0),在纵坐标轴上取一点(0,

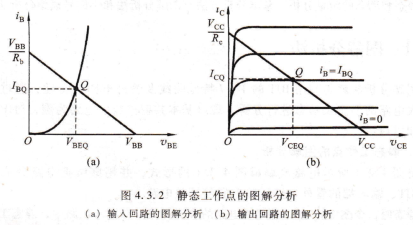

vbb/Rb),并连接这两点成直线,如图4.3.2a所示c该直流负载线与输人特性曲线

的交点就是所求的静态工作点q,其横坐标值为vbEQ,纵坐标值为ibQ。

与输人回路相似,在输出回路中,静态工作点(rcQ、ycEQ)既应在ib=ibq的那条输出特性曲线上,叉应满足外电路(由ycc、Rc组成)的回路方程TcE=ycc~Jc Rc。这也是一条直线,称为输出直流负载线,斜率为-1/Rc。在BJT的输出特性曲线图上作出这条直线,即连接横轴上的点(vcc,0)和纵轴上的点(0,vcc/Rc)成直线,如图4.3.2b所示。该直线与曲线ic=F(uce)|ib=ibQ的交点就是要求的静态工作点q,其横坐标值为vceQ,纵坐标值为icQ。

动态工作情况的图解分析,动态图解分析能够直观地显示出在输入信号作用下,放大电路中各电压及静态工作点的图解分析,(a)输入回路的图解分析 (b)输出回路的图解分析异步计数器的结构化描述如例6.6.3所示。

第一个模块通过4次调用第二个模块完成计数功能,第二个模块是带有异步置零功能的D触发器作为设计的底层。在第一个模块中,第1个触发器FFO的输出Q0经反相(用~Q0表示)后与D输入相连(在FFO中用~Q0取代D),构成r′触发器,其时钟接到外部输人CP。第2个触发器F1的输出Q1经反相后与D输人相连(在FF1中

用~Q1取代D),其时钟接到前一个触发器的输出(用Q0取代CP)。类似地,将4个触发器级联在一起构成异步二进制计数器,其原理图与图6.5.8类似。需要注意的是,调用第二个模块时端口的排列顺序。

描述了一个带有异步置零功能的同步十进制计数器。当清零信号CR跳变到低电平(由negedge CR描述)时,计数器的输出被置零;否则,当CR=1,且使能信号CE=1时,在CP的上升沿作用下,若计数值大于或者等于9,计数器的输出被置零;若计数值小于9,则计数器的值加1。当CR=1,但CE=0时,计数器保持原来的状态不变。注意,电路的功能描述与具体的硬件电路结构是无关的。
