GALI-05电磁干扰控制技术

发布时间:2019/11/4 22:26:16 访问次数:782

GALI-05干扰滤波器的特点,电磁干扰滤波器在技术要求上具有以下特点:

干扰滤波器往往工作在阻抗不匹配的条件下,干扰源的阻抗特性变化范围很宽,其限抗通常是整个频段的函数。由于经济和技术的原因,不可能设计出全频段匹配的干扰滤波器。

干扰源的电平变化幅度大,有可能使干扰滤波器出现饱和效应。

由于电磁干扰频带范围很宽,其高频特性非常复杂,难以用集总参数等效电路来

模拟滤波电路的高频特性。

干扰滤波器在阻带内应对干扰有足够的衰减量,而对有用信号的损耗应降低到最小限度,以保证有用电磁能量的最太传输效率。



干扰滤波器设计考虑,由于干扰滤波器的特殊要求,在设计和选用干扰滤波器时应注意的问题如下:

首先应明确工作频率和所要抑制的干扰频率,如两者非常接近,则需要应用频率

特性非常陡峭的滤波器,才能把两种频率分离开来。所采用的干扰滤波器,应在宽带范围内,对共模和异模干扰均有很大的插入损耗,以抑制所有的乱真信号。

滤波器的耐压必须足够高,以保证在高压情况下可靠地工作。当输入电压是脉冲电压或电压变化范围很大时,滤波器满足额定电压要求就尤为重要,因为当外加电压超过额定电压时,滤波器内的器件将可能被击穿或烧毁。

滤波器连续通以最大额定电流时,其温升要低,以保证以该额定电流连续工作时,不破坏滤波器中器件的工作性能。

为使工作时的滤波器频率特性与设计值相符合,要求与它连接的信号源阻抗和负载阻抗的数值等于设计时的规定值。如果信号源(干扰源)输出阻抗是未知值9或者该值在一个很大范围内变化,则为使滤波器具有一个比较稳定的滤波特性,可以在它们的输出端和输入端同时并接工固定电阻。

滤波器必须具有屏蔽结构,屏蔽箱盖和本体要有良好的电接触,滤波器的电容引

线应尽量短,最好选用低引线电感的穿心电容器。

要有较高的工作可靠性。因为作为防护电磁干扰用的滤波器,其故障往往比其他元件的故障更难找,因此滤波器要比其他器件的可靠性要求高一些。

干扰滤波器的安装考虑,滤波器的安装质量对其工作效果影响很大,只有安装位置恰当,安装方法正确,才能对干扰起到预期的滤波作用,在安装滤波器时应考虑下面几个问题:

滤波器安装在干扰源一侧还是安装在受干扰对象一侧由干扰的侵入途径而定。例如,当只有一个干扰源影响多个敏感设备时,应在干扰源一侧接入一个滤波器。如果将滤波器接在敏感设各一侧,将需要多个滤波器;反之如果只有一个敏感设各而有多个干扰源时,则需将滤波器安装在敏感设各一侧。由此可见,在干扰源数目较小的情况下应将滤波器接入干扰源一侧。这种接法的优点是使干扰局限在干扰源附近,可降低对低电平线屏蔽要求。此外,如果干扰来自电源线的辐射,应在电源出口处加以滤波,否则辐射干扰将通过各种耦合途径达到敏感设备。

滤波器的输入侧和输出侧的配线之问必须屏蔽隔离。否则两者之间的电磁耦合将旁路滤波器的作用,直接影响滤波效果,如图10-19所示。尤其在干扰源一侧安装滤波器时,更要尽量减小输入与输出间的耦合,以减少传导干扰及辐射干扰。



滤波器必须有良好的高频接地,因此滤波器多采用机壳直接接地。否则,由于

高频接地阻抗的影响ρ将直接降低滤波效果(参考图10-21及其说明)。当滤波电容与地线阻抗谐振时,将产生很强的干扰。

一股将滤波器的外壳直接装在仪器的外壳上,以降低连接电阻。为保证在任早F的接触,最好采用焊接,静电耦合对滤波器的影响及螺帽压紧等搭接方法。

电源供电线路滤波器应安装在设各或屏蔽体的电源入口处,并对滤波器加以屏蔽。

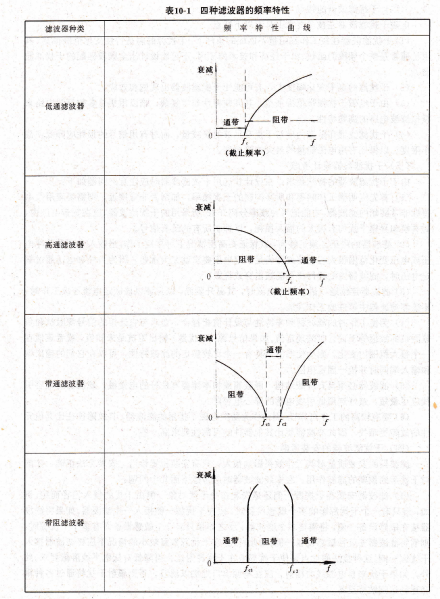

反射式滤波器通常由电抗元件如电感器和电容器组合构成(理想情况,这些元件是无耗的)。使在滤波器的通带内提供低的串联阻抗和高的并联阻抗,而在滤波器的阻带内提供大的串联阻抗和低的并联阻抗。也就是对干扰电流建立起一个高的串联阻抗和低的并联阻抗。反射滤波器是通过把不需要的频率成分的能量反射回信号源而达到抑制的目的。

低通滤波器是电磁干扰控制技术中用得最多的一种滤波器,是用来控制高频电磁干扰的。例如,电源线滤波器是低通滤波器,当直流或市电频率电流通过时,没有明显的功率损失,而对高于这些频率的信号进行衰减。在放大器电路和发射机输出电路中的滤波器通常是低通滤波器,使其基波信号频率能通过而谐波和其他乱真信号受到衰减。低通滤波器的类型很多,按其电路类型可分为并联电容滤波器、串联电感滤波器及L型、h型和T型滤波器等,各种低通滤波器的电路结构及插入损耗列于表10峻2中。

表中所列的各种类型滤波器的应用选择,由干扰源及干扰对象阻抗的相对大小而定。当于扰源内阻及负载电阻都比较小时,应选用T型或串联电感型滤波器。当两者的阻抗都比较高时,应选用Ⅱ型或并联电容型滤波器,当两者的阻抗相差较大时,则应选用L型滤波器,见表10-3所示。

高通滤波器主要用于从信号通道中排除交流电源频率以及其他低频外界干扰。高通滤波器可由低通滤波器转换而成。当把低通滤波器转换成具有相同终端和截止频率的高通滤波器时,其转换的方法是:

把每个电感L(H)转换成数值为1/L(F)的电容C。

把每个电容9(F)转换成数值为1/C(H)的电感L。

滤波器被干扰仪器,还画出了第5个到第8个时钟脉冲作用下,输人数码在寄存

器中移位的波形。由图可见,在第8个时钟脉冲作用后,数码已从O3端(即串行数据输出端Ds。)全部移出寄存器。随着时钟信号的推移,Ds。输出端得到

1101的串行输出序列。

从上述操作可以看出,移位寄存器只能用对脉冲边沿敏感的触发器,而不能用对电平敏感的锁存器来构成,因为锁存器在时钟脉冲高电平期间输出跟随输人变化的特性将使移位操作失去控制。

典型集成电路8位移位寄存器74HC/HCT164的内部逻辑图,为中规模集成的8位移位寄存器74HC/HCT164的内部逻辑图。电路原理与图6.5.2相同,只是把位数扩展到8位,增加了异步清零输人端CR。图中,DsA和Ds:是两个串行数据输人端,实际输入移位寄存器的数据.






GALI-05干扰滤波器的特点,电磁干扰滤波器在技术要求上具有以下特点:

干扰滤波器往往工作在阻抗不匹配的条件下,干扰源的阻抗特性变化范围很宽,其限抗通常是整个频段的函数。由于经济和技术的原因,不可能设计出全频段匹配的干扰滤波器。

干扰源的电平变化幅度大,有可能使干扰滤波器出现饱和效应。

由于电磁干扰频带范围很宽,其高频特性非常复杂,难以用集总参数等效电路来

模拟滤波电路的高频特性。

干扰滤波器在阻带内应对干扰有足够的衰减量,而对有用信号的损耗应降低到最小限度,以保证有用电磁能量的最太传输效率。



干扰滤波器设计考虑,由于干扰滤波器的特殊要求,在设计和选用干扰滤波器时应注意的问题如下:

首先应明确工作频率和所要抑制的干扰频率,如两者非常接近,则需要应用频率

特性非常陡峭的滤波器,才能把两种频率分离开来。所采用的干扰滤波器,应在宽带范围内,对共模和异模干扰均有很大的插入损耗,以抑制所有的乱真信号。

滤波器的耐压必须足够高,以保证在高压情况下可靠地工作。当输入电压是脉冲电压或电压变化范围很大时,滤波器满足额定电压要求就尤为重要,因为当外加电压超过额定电压时,滤波器内的器件将可能被击穿或烧毁。

滤波器连续通以最大额定电流时,其温升要低,以保证以该额定电流连续工作时,不破坏滤波器中器件的工作性能。

为使工作时的滤波器频率特性与设计值相符合,要求与它连接的信号源阻抗和负载阻抗的数值等于设计时的规定值。如果信号源(干扰源)输出阻抗是未知值9或者该值在一个很大范围内变化,则为使滤波器具有一个比较稳定的滤波特性,可以在它们的输出端和输入端同时并接工固定电阻。

滤波器必须具有屏蔽结构,屏蔽箱盖和本体要有良好的电接触,滤波器的电容引

线应尽量短,最好选用低引线电感的穿心电容器。

要有较高的工作可靠性。因为作为防护电磁干扰用的滤波器,其故障往往比其他元件的故障更难找,因此滤波器要比其他器件的可靠性要求高一些。

干扰滤波器的安装考虑,滤波器的安装质量对其工作效果影响很大,只有安装位置恰当,安装方法正确,才能对干扰起到预期的滤波作用,在安装滤波器时应考虑下面几个问题:

滤波器安装在干扰源一侧还是安装在受干扰对象一侧由干扰的侵入途径而定。例如,当只有一个干扰源影响多个敏感设备时,应在干扰源一侧接入一个滤波器。如果将滤波器接在敏感设各一侧,将需要多个滤波器;反之如果只有一个敏感设各而有多个干扰源时,则需将滤波器安装在敏感设各一侧。由此可见,在干扰源数目较小的情况下应将滤波器接入干扰源一侧。这种接法的优点是使干扰局限在干扰源附近,可降低对低电平线屏蔽要求。此外,如果干扰来自电源线的辐射,应在电源出口处加以滤波,否则辐射干扰将通过各种耦合途径达到敏感设备。

滤波器的输入侧和输出侧的配线之问必须屏蔽隔离。否则两者之间的电磁耦合将旁路滤波器的作用,直接影响滤波效果,如图10-19所示。尤其在干扰源一侧安装滤波器时,更要尽量减小输入与输出间的耦合,以减少传导干扰及辐射干扰。



滤波器必须有良好的高频接地,因此滤波器多采用机壳直接接地。否则,由于

高频接地阻抗的影响ρ将直接降低滤波效果(参考图10-21及其说明)。当滤波电容与地线阻抗谐振时,将产生很强的干扰。

一股将滤波器的外壳直接装在仪器的外壳上,以降低连接电阻。为保证在任早F的接触,最好采用焊接,静电耦合对滤波器的影响及螺帽压紧等搭接方法。

电源供电线路滤波器应安装在设各或屏蔽体的电源入口处,并对滤波器加以屏蔽。

反射式滤波器通常由电抗元件如电感器和电容器组合构成(理想情况,这些元件是无耗的)。使在滤波器的通带内提供低的串联阻抗和高的并联阻抗,而在滤波器的阻带内提供大的串联阻抗和低的并联阻抗。也就是对干扰电流建立起一个高的串联阻抗和低的并联阻抗。反射滤波器是通过把不需要的频率成分的能量反射回信号源而达到抑制的目的。

低通滤波器是电磁干扰控制技术中用得最多的一种滤波器,是用来控制高频电磁干扰的。例如,电源线滤波器是低通滤波器,当直流或市电频率电流通过时,没有明显的功率损失,而对高于这些频率的信号进行衰减。在放大器电路和发射机输出电路中的滤波器通常是低通滤波器,使其基波信号频率能通过而谐波和其他乱真信号受到衰减。低通滤波器的类型很多,按其电路类型可分为并联电容滤波器、串联电感滤波器及L型、h型和T型滤波器等,各种低通滤波器的电路结构及插入损耗列于表10峻2中。

表中所列的各种类型滤波器的应用选择,由干扰源及干扰对象阻抗的相对大小而定。当于扰源内阻及负载电阻都比较小时,应选用T型或串联电感型滤波器。当两者的阻抗都比较高时,应选用Ⅱ型或并联电容型滤波器,当两者的阻抗相差较大时,则应选用L型滤波器,见表10-3所示。

高通滤波器主要用于从信号通道中排除交流电源频率以及其他低频外界干扰。高通滤波器可由低通滤波器转换而成。当把低通滤波器转换成具有相同终端和截止频率的高通滤波器时,其转换的方法是:

把每个电感L(H)转换成数值为1/L(F)的电容C。

把每个电容9(F)转换成数值为1/C(H)的电感L。

滤波器被干扰仪器,还画出了第5个到第8个时钟脉冲作用下,输人数码在寄存

器中移位的波形。由图可见,在第8个时钟脉冲作用后,数码已从O3端(即串行数据输出端Ds。)全部移出寄存器。随着时钟信号的推移,Ds。输出端得到

1101的串行输出序列。

从上述操作可以看出,移位寄存器只能用对脉冲边沿敏感的触发器,而不能用对电平敏感的锁存器来构成,因为锁存器在时钟脉冲高电平期间输出跟随输人变化的特性将使移位操作失去控制。

典型集成电路8位移位寄存器74HC/HCT164的内部逻辑图,为中规模集成的8位移位寄存器74HC/HCT164的内部逻辑图。电路原理与图6.5.2相同,只是把位数扩展到8位,增加了异步清零输人端CR。图中,DsA和Ds:是两个串行数据输人端,实际输入移位寄存器的数据.
