TTW3C145N16RR后或未屏蔽电感相距足够远时,相邻电感之间的互感作用可以被忽略。

电感的串联无耦合电感串联,其等效的总电感量等于各分电感量之和。可以用下面公式表示:

Lt=L1+L2+L3+…+LN.

式中:Lt一总电感量;

L1、L2・・・LN―各分电感量。

有耦合电感串联,当两个具有耦合的电感串联时,其等效的总电感量可以用下面公式表示:

式中:Lt一总电感量;

L1、L2・・・LN―各分电感量;

M――互感系数。

电感的并联,当两个或两个以上无耦合电感以并联方式联接时9总电感如同电阻并联一样、其总电感量小于最小电感量。用公式表示为:

式中:Lt一总电感量;

L1、L2…Ln---各分电感量。

由于电感联接后的规律与电阻基本相同,所以在此不再做详细的描述。有关电感的应用将在后续章节阐述。

图3.1-1(a)画出的是直流电压.其特点是电压的幅度和方向恒定。图3.1-1(b)

画出的几种图形,其电压的幅度随时闸周期性地变化,我们称其为波形-图中画出的是方波、锯齿波和正弦波G当然,在这些波形中,正弦波是最经常使用的.

基本交流电的产生,交流电由交流发电机产生。发电机是一种将机械能转换为电能的装置口由于后续章节中我们将详细阐述发电机的工作原理,所以在此只对发电机的基本原理进行简单的描述。发电机利用电磁感应原理发电]在对磁学的讨论中我们知道:导体在磁场中运动切割磁力线会产生感应电压;而置于变化磁场中的导体也会产生感应电压。发电机就是按照上述原理制成的。

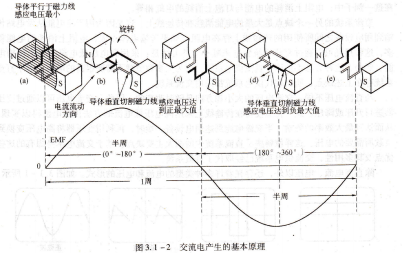

如图3.1-2所示,一个悬挂的导线环(导体)在永久磁铁的两个磁极之间正在逆时针转动(运动)。为了便于解释.我们把导线环的一半涂黑:在图3.1-2(a)中注意:黑边此时平行于磁力线运动,因此它不切割磁力线。[百l样,自边虽然向相反的方向运动,但是它也不切割磁力线。因此,此时导线环上没有感应电压产生。当导线环转到图3.1-2(b)所示的位置时,黑白两边每秒钟切割的磁力线根数最多,这是因为导线环黑白两边的运动方向与磁力线方向垂直。因此,此时导线环上的感应电压最大。
