Z840006PSC器大都采用400 Hz或更高频率(5500~6 000 Hz)的电源系统。

反馈磁放大器,为了提高磁放大器的放大系数,常常从减少控制信号功率上着手,也就是采用正反馈的方法,把磁放大器的输出量回输到输入端来增强控制信号的作用。这种磁放大器称为反馈磁放大器。

反馈磁放大器的线路,磁放大器的反馈是很容易实现的,只要在磁放大器的两个铁心上安置专门的反馈绕组uf即可。这种具有专门反馈绕组的普通磁放大器称为反馈磁放大器。反馈磁放大器的基本线路如图5-12所示。根据接线可以分为串联反馈和并联反馈二种:

串联反馈一将负载电流经整流后直接串联引入反馈绕组Wu这时反馈绕组与二个工作绕组Wg是串联连接的。这种反馈方式也可称为电流反馈。如图5-12(a)所示的线路。

并联反馈―将负载上的电压信号经整流后输入到反馈绕组″f,这时反馈绕组与二个串联的工作绕组是并联连接的。这种反馈方式也可称为电压反馈,如图5-12(b)所示的线路。

反馈磁放大器的接线图(a)串联反馈;(b)并联反馈。

由图5-12可知,磁放大器的串联反馈或并联反馈都是将输出的电流或电压信号经整流以后,引入到反馈绕组对铁心激磁的。为了使反馈绕组激磁的磁通Φf与控制绕组所产生的磁通Φk方向一致,增强控制信号的作用,反馈绕组接线的极性应当与控制绕组一致,才是正反馈。

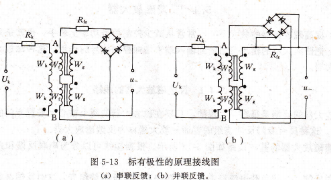

图5-13是标有极性的原理接线图。

两种线路以串联反馈的线路应用得最多。在应用并联反馈线路时,在反馈回路中应接入一附加电阻以降低磁放大器的时间常数。

标有极性的原理接线图(a)串联反馈;(b)并联反馈。

反馈磁放大器的输入输出特性,对于一个串联反馈磁放大器的输入输出特性可以表示为

rkuk=rgu|                  (5-14)

式中  Kf―反馈系数,Kf=rf″f/rg″g’在串联反馈时有ff=rg,所以Kf=uf/wg(uf为反馈绕组的匝数);

r′gO―无反馈时普通磁放大器的空载电流。

通过作图法,可求得由式(5-14)所表示的在不同的凡值时,反馈磁放大器输入输出特性曲线如图5-14所示。

由图可见,反馈磁放大器的输入输出特性曲线对纵轴是不对称的;它的空载电流比无反馈时(Kf=0)大,且凡越大,空载电流也越大。这是因为空载电流通过了反馈绕组,使得在外加控制电流rk=o时,输出电流rgO增大了。

此外,反馈磁放大器的输入输出特性可以分为三段:

饱和区一改变信号的大小,输出电流基本不变;

正反馈区―这是正常工作的范围,比无反馈时特性曲线的斜率(陡度)增大,提高了放大系数。

随着Kf在小于1的范围内增大,曲线变得越来越陡,放大系数也越来越大。当凡≥1时,磁放大器已失去,反馈磁放大器输入输出特性放大特性而表现出一种“继电器”特性,这时的反馈磁放大器变成了磁继电器,不在此研究之列。

负反馈区―当控制信号改变极性以后,反馈磁放大器进入负反馈区特性曲线.

变为低电平,且一直稳定地输出低电平。触发翻转后会一直保持.有记忆功能,可作为一般的存储器或计数器。双稳态电路有触发电路、施密特触发电路。

无稳态电路主要是多谐振荡器电路。多渚振荡器可以由三极管构成,也可以用555或者通用门电路等来构成。多谐振荡电路可分为直接反馈型、间接反馈型、无稳型VCD。

数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元器件数量,可将数字集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路和特大规模集成电路。

门电路 门电路是实现一定逻辑关系的电路,是组成数字电路的基本单元,常用门电路如表9-4所示。在实际应用中,广泛使用的是TTL和CMOS集成电路。

常用TTL集成电路.或非门有74LSO2、74LS27、74LS54、74LS55等,与非门有7虬S00、74LS10、74LS20、74LS30等。集电极开路与非门电路有74LSO1、74LS03、74LS12等。

部分常用的TTL与CMOS集成电路CMOS集成电路,如表9-5所示。
