STM8319如果要实现振荡和停振可控,应该采用什么方法?

集成单稳态触发器分为非重复触发和可重复触发两大类,在暂稳态期间,出现的触发信号对非重复触发单稳电路没有影响,而对可重复触发单稳电路可起到连续触发作用。

在数字电路中,施密特触发器实质上是具有滞后特性的逻辑门,它有两个阈值电压。电路状态与输入电压有关,不具各记忆功能。除施密特反相器外还有施密特与非门、或非门等。

在多谐振荡器中,电路从暂稳态过渡到另一个状态,其“触发”信号是由电路内部电容充(放)电提供的,因此无需外部触发脉冲。暂稳态持续的时间是脉冲电路的主要参数,它与电路的阻容元件取值有关。电路中RC电路充、放电过程对相应门输入电平的影响是分析电路的关键。

强多谐振荡器无需外加输入信号就能在接通电源后自行产生矩形波输出。在频率稳定性要求较高的场合通常采用石英晶体振荡器。

定时器是一种应用广泛的集成器件,多用于脉冲产生、整形及定时等。除555定时器外,目前还有556(双定时器)、558(四定时器)等。

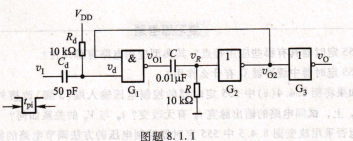

单稳态触发器,由CMOs逻辑门组成的微分型单稳电路如图题8.1.1所示。其中t pi为3 us,Cd=50 pF, Rd=10 kΩ, C=0.01 uF,R=10 kΩ, 试对应地画出p1、pd、0。l、VR、0。2、p。的波形,并求出输出脉冲宽度。

为了进一步了解CLB实现各种逻辑功能的原理,图7.4.6绘出了更详细的单个微片原理图。图中数据选择器除了CY、F5、F6外均为可编程MUX。由图看出,微片有15个输人端和8个输出端。15个输人包括两组4变量逻辑函数输人端F1~F4和G1~C4,3个触发器控制及时钟信号输人端sR、CLK和Cε,1个级联输人端F5JⅣ,2个旁路输入端BX、By和1个进位链输入端CrⅣ。8个输出包括2个组合逻辑输出端X和y,2个寄存器输出端XO和yQ,2个算术运算进位端BX和By,1个级联输出端F5和1个进位链输出端Cour。微片中上下两个LC结构基本相同,现以下面的LC为主介绍电路功能。

微片原理图,注:图中未画出作为同步SRAM和移位寄存器使用时的读写控制电路.

实现4变量任意逻辑函数,来自CLB以外布线区的4个输人变量送入F1~F4,在F-LUT的0端得到4变量逻辑函数。该结果可经XMUX直接从X端输出,也可经DXMUX和D触发器由Xo端输出。
