X2816CJ-20/90定义vt+与vt~之差为回差电压,记作Δ%。由式(8.2.3)和式(8.2.4)可求得式(8.2.5)表明,电路的回差电压与对成正比,改变Ri、R2的比值即可调节回差电压的大小。

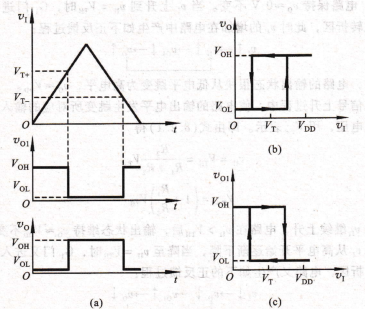

工作波形及电压传输特性,根据以上分析,可画出电路的工作波形及电压传输特性分别如图8.2.3(a)、(b)、(c)所示。从图8.2.3(a)可知,以v0端作为电路的输出,电路为同相输出施密特触发器;如果以‰作为输出端,则电路为反相输出施密特触发器,它们的电压传输特性曲线分别如图8.2.3(b)、(c)所示。

选择r1、R2值,为保证反相器G2输出高电平时的负载电流不超过最大允许值f。H(max),应vTH=(1-0.5)×5V=2.5V=5V-hn3mA=3.85

当选R2=15 kΩ时,R1=kΩ R2=7・5 kΩ。

集成施密特触发器,集成施密特触发器性能稳定,应用十分广泛,无论是CMOs还是TTL电路,都有单片的集成施密特触发器产品。现以CMOs集成施密特触发器

CC40106为例介绍其工作原理。图8.2.4(a)、(b)所示分别为CC40106的电路图和逻辑符号。集成施密特触发器CC40106的内部电路由施密特电路、整形电路和输出电路三部分组成,其核心部分是施密特电路。图8.2.4(a)中TP7、TNT、TN10组成两个首尾相连的反相器组成整形级,在吒上升和下降过程中,利用两级反相器的正反馈作用,可使输出波形的上升沿和下降沿陡直。输出级为TP11和TN12组成的反相器,它不仅能起到与负载隔离的作用,而且也可提高电路的带负载能力。

例8,2.1 在图8.2.2所示的电路中,电源电压yDD=10Ⅴ,G1、G2选用CC4069反相器,其负载电流最大允许值r0H(max)=1.3mA门的阈值电压vTH≈vDD=5v,且r1/r2=0.5。

求图8.2.2所示施密特触发器电路的v+、v1和ΔvT。

试选择r1、R2值。

解:(1)求vt+、vt-和v=T

由式(8.2.3)、式(8,2.4)和式(8,2,5)可求出

触发器是指具有两种稳定状态(即0状态和1状态),在任何时候均处于一种稳状态的电路。触发器在输人信号的作用下,能够从一种状态转变成另一种状态。其输出状态不只与当时的输人有关,还与其原有的输出状态有关。

触发器从逻辑功能不同可分为R-S触发器、D触发器、J-K触发器、T触发器和触发器等,从电路结构不同可分为基本R-S触发器,同步触发器、维持阻塞触器、主从触发器和边沿触发器等;从触发方式不同可分为电平触发器、边沿触发器和主从触发器等。触发器的功能、结构、特点.电压为零,在输入端外加的补偿电压。一般为毫伏级。它表征电路输人部分不对称的程度,trl()越小,运放性能越好。

输人失调电流II。 输入电压为零时,为了使放大器输出电压为零,在输人端外加的补偿电流。其值为两个输人端静态基极电流之差。

输人偏置电流Fl: 输入电压为零时,两个输人端静态基极电流的平均值。一般为微安数量级,rI越小越好。

开环电压放大倍数A vo 电路开环情况下,输出电压与输人差模电压之比。A vo越大,集成运放运算精度越高。一般中增益运放的Avo可达105倍。

开环输人阻抗ri 电路开环情况下.差模输人电压与输入电流之比。ri越大,运放性能越好。一般在几百千欧至几兆欧。

开环输出阻抗r。 电路开环情况下。输出电压与输出电流之比r0越小,运放性能越好。一般在几百欧左右。

共模抑制比K cMR 电路开环情况下,差模放大倍数AvD与共模放大倍数Avc之比。K cMR越大,运放性能越好。一般在80dB以上。

输出电压峰一峰值U0PP放大器在空载情况下,最大不失真电压的峰一峰值。

静态功耗PD 电路输人端短路、输出端开路时所消耗的功率。

开环带宽BW 开环电压放大倍数随信号频率升高而下降3dB所对应的带宽。
