TUR07681电刷位于发电机换向器的末端,它将电流从换向器传送到外电路。电刷通常用碳和石墨的化合物制成。低压电机的电刷由石墨和金属粉末混合而成。这种合成材料能使换向器和电刷之间产生很小的摩擦,可以防止过度磨损,使电刷具有较长的寿命。电刷由弹簧压在换向片上,保证两者接触良好。电刷和电刷架用铜线联接起来,以此来保证电刷和电刷架之间为低阻通路。

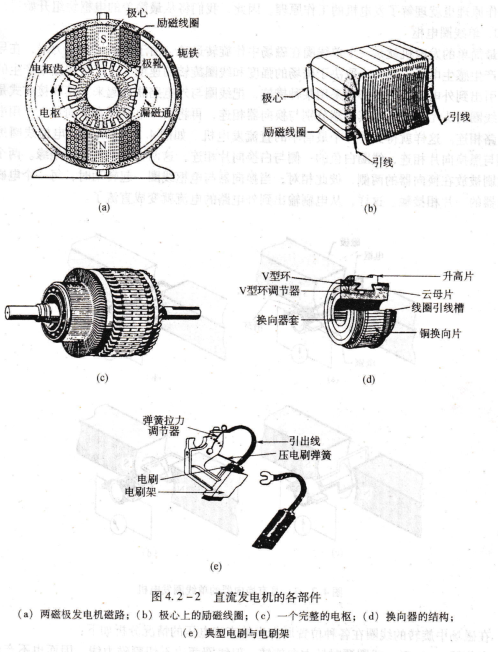

电刷架的作用是固定电刷,它把电刷束缚在电刷架的刷握内,使其在整流片上保持一个合适的位置。多极发电机的电刷握与磁极对数一样多。在发电机运转时,电刷交替地刷在正极和负极上,极性相同的电刷握被联接在一起。如图4.2-2(e)所示。

直流发电机的工作原理

在发电机中,电枢绕组绕在电枢铁心上,它是产生感应电动势的部件。理解了电枢绕组的工作原理也就理解了发电机的工作原理。因此,我们将从最简单的电枢绕组开始讨论。

单线圈电枢

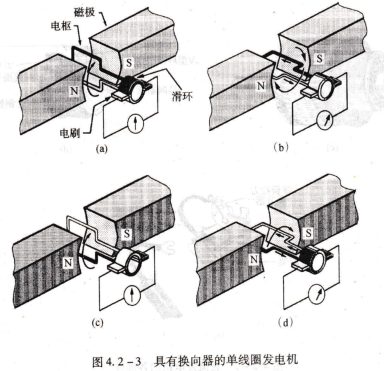

最简单的发电机就是一个单线圈在磁场中作旋转运动,由于线圈切割磁力线,在导体中就要产生感生电压,其大小取决于磁场的强度和线圈旋转的速度。为了将线圈中产生的感生电压引出到外电路上,就必须采用某种措施,把线圈与外电路联接起来。其联接方式是:把电枢线圈的头尾断开,将其两端分别与换向器相连,再将两个电刷压在换向器上,用电刷与外电路相连。这样就得到了一个最简单的直流发电机。如图4.2-3所示。电枢线圈黑色的一侧与黑换向片相连,线圈白色的一侧与白换向片相连,这两个换向片彼此绝缘。两个不动的电刷被放在换向器的两侧,彼此相对,当换向器与电枢线圈一起转动时,每一个电刷只与换向器的一片相接触。这样,从电刷输出到外电路的电流就变成直流了。
