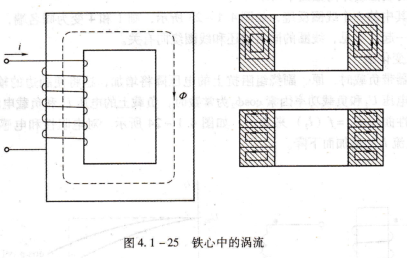

M50931-011FP当变压器绕组中通有交流电时,它所产生的磁通也是交变的。因此,一方面在绕组中产生感应电动势,另一方面在铁心内也要产生感应电动势和感应电流.这种电流称为涡流,它在垂直于磁通方向的平面内成环行流动,如图4.1-2所示.

涡流损耗也要引起铁心发热。为了减小涡流损耗,在顺磁场方向铁心可由彼此绝缘的钢片叠成(图4.1-25),这样就可以限制涡流只能在较小的截面内流通。此外,通常所用的硅钢片中含有少量的硅,因而其电阻率较大,有助于减小涡流。

磁滞损耗和涡流损耗合称为铁损ΔPFe。铁损与铁心内磁感应强度的最大值Bm的平方成正比,故Bm不宜选得过大。

可见,变压器中的总损耗为

ΔP=ΔPCU+ΔPFE

变压器的效率指的是输出功率P2与输入功率Pl之比

式中:P2―变压器的输出功率;

P1―输入功率。

变压器的功率损耗很小,所以效率很高,通常在95%以上。

直流发电机是一种将机械能转换成直流电能的转换装置。这种能量的转换是通过电枢导体在磁场中的旋转来实现的。前面已经论述,导体在磁场中做切割磁力线运动时,导体中就会产生感应电动势,发电机就是利用这一原理向外发电的。大多数直流发电机的旋转单元是电枢;静止单元是磁场。当机械能以转矩的形式带动电枢以一定的速度在磁场中旋转时,在电枢上将输出电能。

用于驱动电枢旋转的机械能被称为原动力,它们可能是蒸汽涡轮机、柴油机、汽油机和蒸汽机等。

一个直流发电机基本上由下列部件组成:

磁轭(钢框架):它包括极心、极掌和励磁线圈;

电枢:电枢铁心是圆柱状,由硅钢片叠成,表面冲有槽,槽中绕有铜线绕组;

换向器:用于保持流向外电路的电流方向不改变;

电刷:用于将换向器来的电流传送到外电路。
