LM2598S-1.2为了正确联接,我们在线圈上标以记号“・”。标有“・”的两端称为同极性端或同名端,图4.1-22中的1和3是同名端,2和4也是同名端。当电流从两个线圈的同名端流入或流出时,两者产生的磁通方向相同;或者当磁通变化(增大或减小)时,两个线圈在同名端处的感应电动势极性也相同。在图4.1-22(b)(c)中,绕组中的电流正在增大,感应电动势e的极性或方向如图中所示。

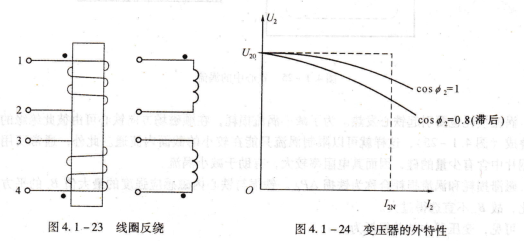

如果将其中的一个线圈反绕,如图4,1-23所示,则1和4变为同名端,串联时应将2

和4端连在一起。可见,线圈的同名端还和线圈绕向有关。

电压变化率

当变压器带负载时,原、副绕组阻抗上的电压降将增加,这将使副边的输出电压U2变化。当电源电压U1和负载功率因素cosφ2为常数时,负载上的电压叱和负载电流几的变化关系可用外特性曲线U2=F(I2)来表示,如图4.1-24所示。对电阻性和电感性负载而言,电压U2随电流I2的增加而下降。

通常希望电压U2的变化愈小愈好。变压器从空载到额定负载,副绕组电压的变化程度定义为变压器的电压变化率,即有:

ΔU=U20-U2/U20*100%

在一般变压器中,由于其电阻和漏电抗均较小,电压变化率也较小,约为5%左右。

变压器的损耗和效率,在变压器中,共有两种损耗存在:线圈电阻R消耗的功率J2R,称为铜损耗ΔPcu;处于交变磁化下的铁心也有损耗,称为铁损耗ΔPFe。铁损由铁心的磁滞和涡流产生。

由磁滞产生的铁损称为磁滞损耗Δ凡。可以证明,交变磁化一周在铁心的单位体积内产生的磁滞损耗与磁滞回线所包围的面积成正比。

磁滞损耗要引起铁心发热。为了减小磁滞损耗,应选用磁滞回线窄小的磁性材料制造铁心。硅钢就是变压器和电机中常用的铁心材料,其磁滞损耗较小。

由涡流所产生的损耗称为涡流损耗ΔPc。
