施密特触发器用在去抖电路中的工作原理分析如下:

   1)没有采用施密特去抖之前,开关的微小抖动,微机都跟踪灵敏,如图3-8a所示,采样值一高于设定的门槛值,高电平1输人微机,判定开关闭合,采样值一低于设定的门槛值,低电平0输人微机,判定开关打开,如此,开关实际只动作了一次,可却由于将抖动误判断成了开关的关合状态,实际判断结果却是开关关合了好几次,出现判断错误。J18AK-15PX-66

   2)当加人去抖电路后,由于施密特的双门槛触发特性,如图3-8b所示,当输入信号下降虽然低于了%+,可由于没有低于σT¨输出信号不会发生翻转,这样在开关微小抖动期间,微机一直判断开关闭合,仅动作一次,正确。

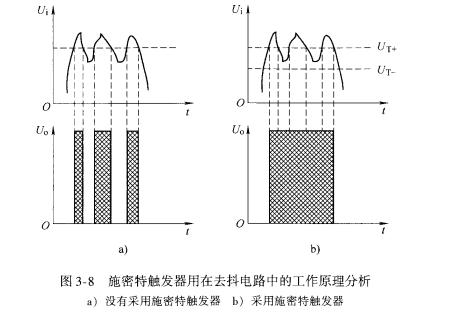

   图38 施密特触发器用在去抖电路中的工作原理分析
