IR2106S这种铁心由相互绝缘的薄金属片叠在一起组成。由于其结构的变化,使涡流在铁心中流动的通路被切断,它仅仅被限制在一个小薄片上流动。显然,薄片上的电阻远远大于实心铁心电阻,这样就减小了涡流,降低了涡流损耗。所以使用叠层式铁心的变压器,其次级输出电压高,铁心温度低。

为了进一步减小薄片上的涡流,可以在铁心材料中加入FeSi或FeNi合金以增加铁心材料的电阻和导磁率,这种材料被称为硅钢片。

可见,变压器的铁心要求具有尽可能好的导磁特性,尽可能高的电阻特性。

综上所述,铁心材料必须做成:

相互绝缘的叠片式结构(切断涡流通路)

铁心材料具有高阻值的特性(减小涡流)

铁心材料掺入Fesi或FeNi合金(增加材料电导磁率)。

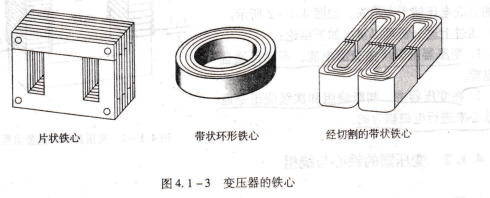

因此,实际变压器的铁心由硅钢片或铁氧体组成。由硅钢片构成的铁心可以分成片铁心、带状环形铁心。如图4.1-3所示。

片状铁心

带状环形铁心

经切割的带状铁心

图4.1-3 变压器的铁心

绕组,变压器的绕组是由铜或铝制成的。这两种材料被做成截面为圆形或矩形的导线,以及板材或薄膜。小型变压器的绕组通常国定在曲热塑性塑料制成的绕组骨架上。绕组有很多层,它们在绕制时相重叠。在一个确定的骨架上,绕组绕制的层数取决于绕组骨架的空间高度、导线直径以及薄膜的厚度。

在导线绕组中,每层绕组之间还有一层塑料薄膜绝缘层。当某一绕组层的始端与相邻绕组层的末端之间的峰值电压低于50V时,这层绝缘薄膜可以不用。而在高压绕组与低压绕组之间必须加人绝缘层。一般高压绕组安放在外侧,低压绕组放置在里侧。根据电压的大小,选用多层塑料薄膜或者压制纸板。在与电网联接的电源变压器中,常常在高压绕组与低压绕组之间加人一层保护隔离绕组,该绕组只有一个联接引出端,即在工作时不会有电流输出,该联接端是与保护接地线相联接的。这样,当高压绕组的绝缘遭到损害时,较高的电压就不会影响到低压的这一边。此外,这层绕组还起到了屏蔽隔离的作用。
