RMCF2512FT44R2常用开关简介

按钮开关 通过按动开关键帽,从而使触头接通或断开达到切换电路的目的。按钮开关在电信设各、自控设备、PC机及家用电器中常用。

钮子开关 钮子开关主要用作电源开关和状态转换开关,广泛应用于小家电及仪器仪表中。钮子开关有大、中、小及超小型,接点有单极、双极、三极。钮子开关是目前最常用的一种开关,工作电流从0,5A至5A都有。

船形开关 船形开关也称波形开关,其结构与钮子开关类似,将钮柄换成船形的。常用作电子设各的电源开关。

波段开关 波段开关有旋转式、拨动式、按键式,通过机械结构接通或断开。波段开关极的多少决定同时接通点的多少,位数的多少决定转换电路多少。主要应用于收音机及仪器仪表中。

键盘开关 多用于遥控器、计算器中,通过接触键盘进行信号的快速通断。键盘有数字键、字母键、符号键和功能键或组合键。目前常用键盘开关有导电橡胶式或电容式。

导电材

琴键开关 积木组合式结构,常作为多极多位组合的转换开关。常用在电风扇中。

拨动开关 水平滑动换位式开关,采用切入式咬合接触。主要在电源电路及工作状态电路的切换中使用。

拨码开关 拨码开关有单极单位,双极双位和8421码拨码。在有数字预置功能的电路中常用。

薄膜按键开关 叉称薄膜开关,是目前流行的集装饰与功能性为一体的新型开关。具有结构简单、外形美观、密闭性好、性能稳定、寿命长等优点,广泛用于各种微电脑(MCU)控制的电子设备中。

接插件

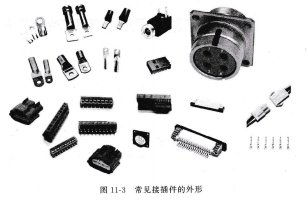

接插件又称连接器。在电子设各中,通过接插件可以实现插拔式电气连接。方便电子设备中接口与接口之间的组装、更换、维修,同时在PCB板与PCB板之间、设各的主机与各外设之间,都是采用接插件进行电气连接。电子电路中的接插件种类多,常见接插件的外形如图11-3所示。
