74LVC1G58FZ4-7数字万用表具有测蚩电容的功能,其量程分为20n、200n、2u和200u四挡。测量时可将已放电的电容两引脚直接插人表板上的Cx插孔,选取适当的量程后就可读取显示数据。20n挡,宜于测量2000pF~20nF之间的电容;200n挡.宜于测量20~200nF之间的电容;2u挡,宜于测量200nF~2uF之间的电容;200u挡.宜于测量2~200uF之间的电容。

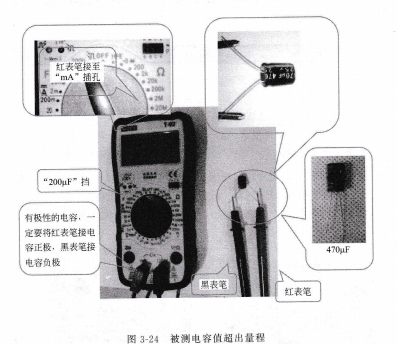

如果被测电容值超出量程,显示器将显示“1”,如图3-24所示。此时应将量程转高一挡,测试前应对电容充分放电,以防损坏仪表。

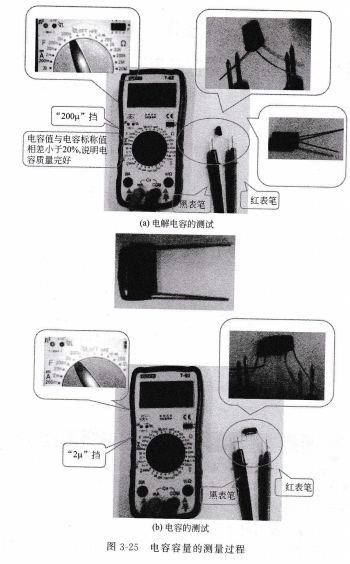

电容容量的测量过程,如图3-25所示。



晚上学应用 电容器在电子电路中的应用电容在电路中按功能作用分为滤波 电容、旁路电容、耦合电容 、去耦电容等。

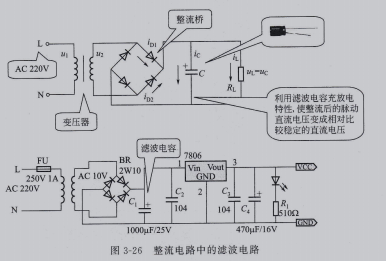

(1)滤波电容 整流电路中的滤波电路如图3-26所示。



滤波电容在电源整流电路中主要用来滤除交流成分，使输出的直流更平滑。滤波电容一般采用容量比较大的电解电容，使用时要注意电解电容极性。
