SparkFun脉搏血氧仪和心率监测器是基于I2C的生物识别传感器。 SparkFun脉搏血氧仪和心率监测器利用Maxim Integrated的两款芯片，同时具有MAX30101生物识别传感器和MAX32664生物识别集线器。前者完成所有感测，而后者则是一个非常小巧且快速的Cortex M4处理器，可以处理所有算法计算，数字滤波，压力/位置补偿，高级R波检测和自动增益控制。我们将它们结合在一起，并编写了一个Arduino库，并带有示例代码，以演示基本功能和高级功能，以帮助您开始在下一个项目中使用SparkFun脉搏血氧仪和心率监测器。或者，如果您希望将这些IC用作最终产品，Maxim提供了一些功能来获得FDA的批准。让我们开始吧！

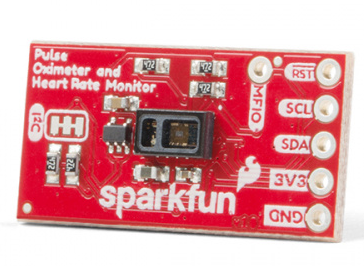

SparkFun脉搏血氧仪和心率传感器-MAX30101＆MAX32664（Qwiic）

SparkFun脉搏血氧仪和心率传感器-MAX30101＆MAX32664（Qwiic）

19个可用的SEN-15219

$ 39.95

注意：此设备无意于诊断或治疗任何状况。

所需材料

要跟随本教程中使用的示例代码，您还需要以下材料。您可能并不需要所有东西，具体取决于您拥有的东西。将其添加到购物车，通读指南，并根据需要调整购物车。

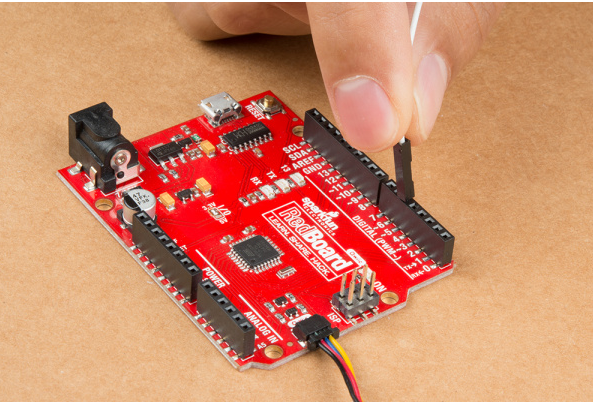

英国威廉希尔SparkFun RedBoard Qwiic

英国威廉希尔SparkFun RedBoard Qwiic

现在有货DEV-15123

$ 19.95

    4

USB micro-B电缆-6英尺

USB micro-B电缆-6英尺

现在有货CAB-10215

$ 4.95

    12

Qwiic电缆-100mm

Qwiic电缆-100mm

现在有货PRT-14427

$ 1.50

带钩的IC钩

带钩的IC钩

现在有货CAB-09741

$ 4.95

    8

如果您需要不同尺寸的Qwiic电缆，我们提供了一个套件，其中包含许多尺寸，但也可以单独携带。确保使用足够长的Qwiic电缆以提高灵活性。诸如50mm Qwiic电缆这样的短长度可能更难获得传感器读数。

英国威廉希尔SparkFun Qwiic电缆套件

英国威廉希尔SparkFun Qwiic电缆套件

现在有货KIT-15081

$ 7.95

    1

Qwiic电缆-100mm

Qwiic电缆-100mm

现在有货PRT-14427

$ 1.50

Qwiic电缆-500mm

Qwiic电缆-500mm

现在有货PRT-14429

$ 1.95

Qwiic电缆-面包板跳线（4针）

Qwiic电缆-面包板跳线（4针）

现在有货PRT-14425

$ 1.50

建议阅读

我们的Qwiic生态系统通过一系列支持Qwiic的新型微控制器和传感器不断发展壮大，请查看此处以获取概述。

Qwiic Connect系统

如果您不熟悉以下教程，我们也建议您看一下它们。

I2C

I2C简介，I2C是当今使用的主要嵌入式通信协议之一。

串行终端基础

本教程将向您展示如何使用各种终端仿真器应用程序与串行设备进行通信。

如何使用跳线垫和PCB走线

处理PCB跳线焊盘和走线是必不可少的技能。了解如何切割PCB走线，在焊盘之间添加焊料跳线以重新布线，以及在走线损坏时使用绿线方法修复走线。

RedBoard Qwiic联播指南

本教程介绍了RedBoard Qwiic的基本功能。本教程还介绍了如何开始闪烁LED和使用Qwiic系统。

硬件总览

功率

您可以通过电路板“ MAX32664侧”上的Qwiic连接器或通孔接头上标有3V3和GND的引脚提供3.3V电压。

电源MAX30101侧电源MAX32664侧

MAX30101侧面MAX32664侧面

Qwiic连接器或I2C引脚

板上有两个Qwiic连接器，可通过I2C轻松地从传感器获取数据。另一种选择是将焊料直接焊接到电路板侧面的I2C镀通孔中。不幸的是，该板需要附加的引脚才能起作用，请参见“附加所需的引脚”下面的部分。

I平方C选项MAX30101侧面I平方C选项MAX32664侧面

MAX30101侧面MAX32664侧面

我们有许多Qwiic传感器和启用Qwiic的微控制器。请查看我们的Qwiic生态系统页面，以了解我们还可以提供什么。

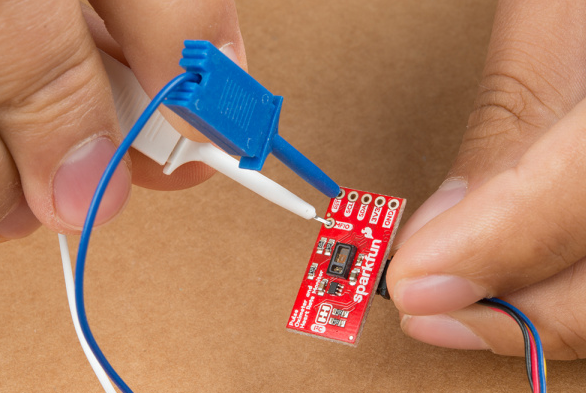

其他必需的引脚

该评估板的接头连接器上还有两个附加引脚：RESET和MFIO引脚。这些针脚是板卡运行所必需的，因为它们确定板卡是否进入数据收集模式。下面的“硬件连接”部分将指导您正确连接此板。

附加所需的引脚MAX30101侧面附加所需的引脚MAX32664侧面

MAX30101侧面MAX32664侧面

MAX30101-脉搏血氧仪和心率监测器

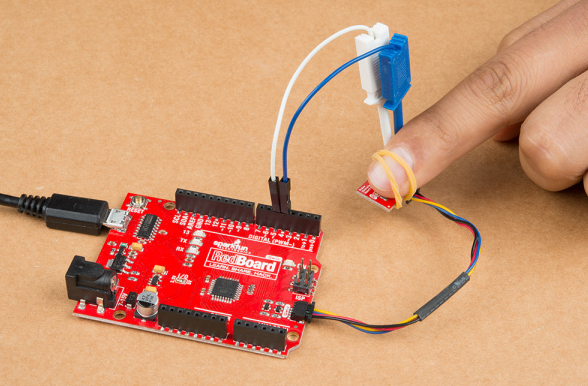

MAX30101通过光电容积描记法获取心率（BPM）和血氧水平（SpO2），该过程是利用光获取上述生物特征数据的过程。 SparkFun脉搏血氧仪的工作原理是将手指轻轻放在传感器上，该传感器会发出红色，红外等光。
