CD 16×2引脚配置及其工作原理

如今，我们总是使用由CD播放器，DVD播放器，数字手表，计算机等LCD组成的设备。这些设备通常用于屏幕行业以取代CRT的使用。与LCD相比，阴极射线管使用巨大的功率，并且CRT更重，也更大。这些设备更薄，功耗也极低。 LCD 16×2的工作原理是，它阻挡光而不是消散。本文讨论LCD 16X2的概述，引脚配置及其工作原理。

什么是LCD 16×2？

术语LCD代表液晶显示器。它是一种电子显示模块，广泛应用于各种电路和设备，如手机，计算器，电脑，电视机等。这些显示器主要用于多段发光二极管和七段。使用该模块的主要好处是便宜;简单的可编程，动画，并且显示自定义字符，特殊甚至动画等没有限制。

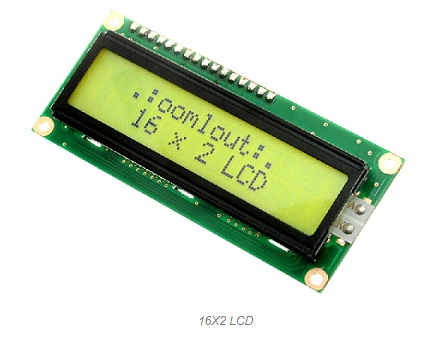

16X2 LCD

16X2 LCD

LCD 16×2引脚图

16×2 LCD引脚排列如下所示。

引脚1（接地/源极引脚）：这是显示器的GND引脚，用于连接微控制器单元的GND端子或电源。

引脚2（VCC /源极引脚）：这是显示器的电源引脚，用于连接电源的电源引脚。

Pin3（V0 / VEE /控制引脚）：该引脚用于调节显示屏的差值，用于连接可提供0至5V的可更换POT。

Pin4（寄存器选择/控制引脚）：该引脚在命令或数据寄存器之间切换，用于连接微控制器单元引脚并获得0或1（0 =数据模式，1 =命令模式）。

Pin5（读/写/控制引脚）：该引脚在读或写操作中切换显示，并连接到微控制器单元引脚以获得0或1（0 =写操作，1 =读操作）。

引脚6（使能/控制引脚）：该引脚应保持高电平以执行读/写过程，并连接到微控制器单元并始终保持高电平。

引脚7-14（数据引脚）：这些引脚用于将数据发送到显示器。这些引脚以双线模式连接，如4线模式和8线模式。在4线模式下，只有4个引脚连接到微控制器单元，如0到3，而在8线模式下，8引脚连接到微控制器单元，如0到7。

Pin15（LED的+ ve引脚）：此引脚连接到+ 5V

引脚16（LED的-ve引脚）：该引脚连接到GND。

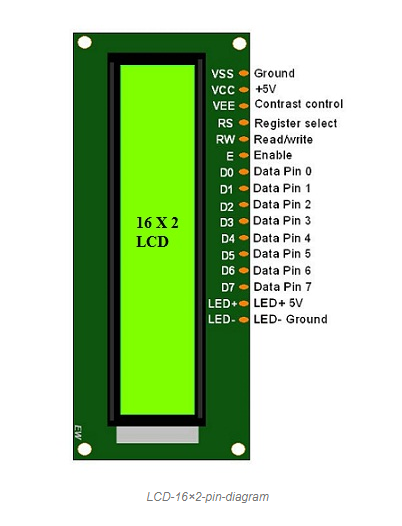

LCD-16×2-销图

LCD16x2的特点

该LCD的特点主要包括以下内容。

该LCD的工作电压为4.7V-5.3V

它包括两行，每行可以生成16个字符。

电流利用率为1mA，无背光

每个角色都可以用5×8像素的盒子构建

字母数字LCD字母和数字

显示器可以工作在4位和8位两种模式

这些都可以在Blue＆Green Backlight中获得

它会显示一些自定义生成的字符

LCD的寄存器

16×2 LCD有两个寄存器，如数据寄存器和命令寄存器。 RS（寄存器选择）主要用于从一个寄存器切换到另一个寄存器。当寄存器组为'0'时，它被称为命令寄存器。类似地，当寄存器组为“1”时，它被称为数据寄存器。

命令寄存器

命令寄存器的主要功能是存储给显示器的命令指令。这样就可以执行预定义的任务，例如清除显示，初始化，设置光标位置和显示控制。这里命令处理可以在寄存器内发生。

数据寄存器

数据寄存器的主要功能是存储要在LCD屏幕上显示的信息。这里，字符的ASCII值是要在LCD屏幕上显示的信息。每当我们将信息发送到LCD时，它就会发送到数据寄存器，然后进程就会从那里开始。当寄存器设置= 1时，将选择数据寄存器。

16×2 LCD命令

LCD 16X2的命令包括以下内容。

对于Hex Code-01，LCD命令将是清晰的LCD屏幕

对于Hex Code-02，LCD命令将返回原位

对于Hex Code-04，LCD命令将减少光标

对于Hex Code-06，LCD命令将为Increment cursor

对于Hex Code-05，LCD命令将向右移位显示

对于Hex Code-07，LCD命令将向左移位显示

对于Hex Code-08，LCD命令将显示为关闭，光标关闭

对于Hex Code-0A，LCD命令将光标打开并显示为关闭

对于Hex Code-0C，LCD命令将关闭光标，显示开

对于Hex Code-0E，LCD命令将光标闪烁，显示为开

对于Hex Code-0F，LCD命令将光标闪烁，显示屏开启

对于Hex Code-10，LCD命令将光标移位到左侧
