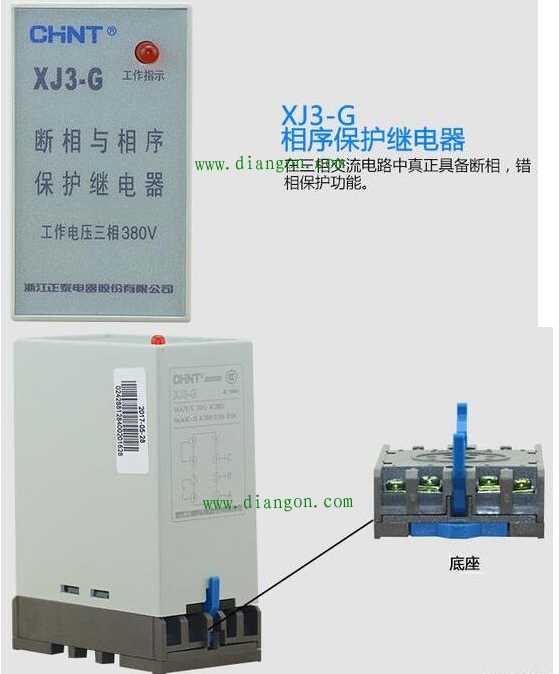

相序继电器是由运放器组成的一个相序比较器，比较相序电压幅值、频率高低和相位。相序继电器在功能上、结构上都可看作一长期工作在堵转状态的异步三相电动机。相序继电器可广泛用于三相电应用场合，配上指示灯可作为相序指示器，与接触器结合可完成自动换相功能。

在电路中相序继电器的保护工作原理分析

相序继电器保护工作原理：

取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。

当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生；另一类采用数字微芯技术产品，可实现自动相序识别，并实现自动相序转换，保证电机恒定相序转动。

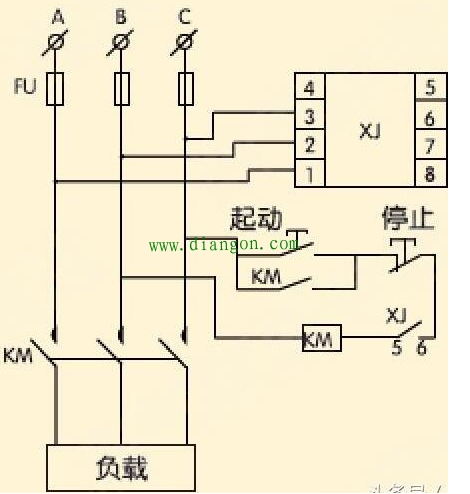

三相电源依次接入保护器的U，V，W（有的是R，S，T或L1、L2 、L3）三个接线点，相序保护器的辅助触点一般有一常开一常闭。

接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。若起到保护作用，应该接常闭触点。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电源、保护电动机的目的。一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。相序保护就是为了防止这类事故发生。

相序继电器是由运放器组成的一个相序比较器，比较相序电压幅值、频率高低和相位。相序继电器在功能上、结构上都可看作一长期工作在堵转状态的异步三相电动机。相序继电器可广泛用于三相电应用场合，配上指示灯可作为相序指示器，与接触器结合可完成自动换相功能。
