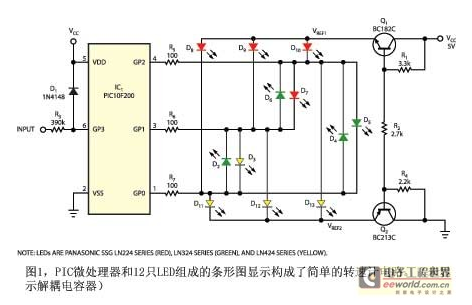

该电路使用了Microchip公司的PIC10F200微控制器，即IC1，这是一种小尺寸廉价的6引脚器件，只提供3根I/O引脚和1根单纯输入引脚。I/O引脚GP0、GP1、GP2驱动由 12 个 LED 组成的条形图，包括多路复用模式驱动的4个黄色LED、4 个绿色LED、4个红色LED。

微处理器的单纯输入引脚GP3用于输入来自点火线圈初级端子的脉冲。电阻器R3和二极管D1提供输入信号调节，而软件反跳例程则消除来自脉冲的振铃效应。由于R3的额定值高达390 kΩ，因此该电路能承受高压输入尖峰，并防止PIC10F200闭锁。端口GP3充当处理器的编程端口，之所以不同于处理器的其它端口，是因为它包含内部保护二极管。这只20mA二极管防止GP3受到负向瞬间电压的损害。该电路工作可靠，但可以添加外部保护二极管来加强针对瞬态引发闭锁的保护。把二极管的阳极接地，阴极连到IC1的GP3引脚。

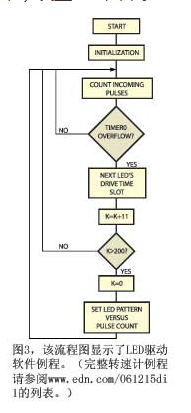

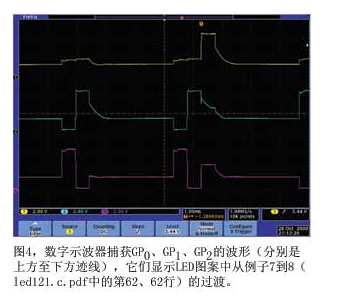

可以配置条形图按接通的LED数量（条状）来表示引擎速度，或只照亮一两只LED（点状）来表示。颜色方案用黄色LED来表示速度太低、绿色LED表示标称速度、红色LED表示速度过快。图3为表示指示软件的流程图。处理器的内部时钟驱动Timer0每512ms溢出一次，这表示一个时隙，即一个多路传送阶段。在8个时隙当中，其中1个驱动3只上方的LED，第二个则驱动3只下方的LED。为了简化软件，最后6个时隙逐个驱动中间的LED。在主循环开始时，微处理器计算时钟脉冲数量，并等待Timer0溢出。发生溢出后，输出端口按照分配的时隙驱动LED。在经过8个时隙后，处理器把端口设定到相同状态。在200个时隙后，处理器计算进入测速仪脉冲数量，并按照进入脉冲数量（即按照输入频率）设置LED图案。

用两个引脚进行查询是没用的。它消耗两个引脚来驱动两个LED，并取消了同时打开它们的选项。

      幸运的是，当你添加第三个引脚时，它会好得多。使用三个引脚进行charlieplexing可以控制6个LED。如果您打算使用SIMULATION进行此设置，请在阅读之前进行。

          您已经看到，只要您翻转一个开关，两个LED就会亮起。无论你做什么，都没有两个LED点亮。这是因为+和 - 端子之间总是有两个LED（图像2 ）。

       此模拟中显示了此问题的解决方案。您将看到唯一的区别是我添加了三个断开终端的交换机。我再次建议您在阅读之前先完成模拟。

新增加的开关的唯一目的是防止不需要的电流流动。现在你可以只打开你想要的LED，但突然间我们看到鬼影。在运行于5V的arduino上，当使用红色或绿色LED时，重影很明显。这是因为这两者上的电压降小于2.5V，因此一些小电流流过+和 - 之间的两个LED。如果你要在一个运行在3.3伏特上的微控制器上实现charlieplexing，就不会出现重影。

现在关于电阻器的说法：Charlieplexing通常使用与用于驱动LED的引脚一样多的电阻器来进行。每个电阻的值是以“经典”方式驱动单个LED所需电阻的一半。

      最后解决房间里的大象：在原理图中使用了三个符号：+， - 和x。他们如何翻译成arduino？ +和 - 很简单。将Arduino的引脚配置为OUTPUT并写入HIGH（+）或LOW（ - ）。断开连接（x）状态有点不太直观。如果将引脚配置为INPUT，它将进入所谓的高阻抗模式（高阻态），这意味着电流不能流入或流出该引脚，有点像断开的引脚。更多关于我谈论Arduino实现的步骤。

BOM：ATmega328LED 8x8矩阵（我使用的是LD-1088BS，但您需要检查特定矩阵的引脚排列）2x22pF电容（这是暂定值;您需要查看晶体的数据表，然后计算这些负载电容的正确值） 16MHz石英晶体10k，8x200ohm（用于矩阵）电阻74HC595DTPIC6B596100nF，100uF 16V电容（用于过滤电源）TimerOne库只需按照下面的原理图，或单独构建LED矩阵驱动电路（原理图的右半部分），并通过5线（VCC，接地，数据，时钟和锁存器）将其连接到Arduino Uno或变体。如果驱动电路通过导线连接，最好在每个集成电路的电源引脚附近加一个100nF滤波电容。
