随机取样电路

   数字存储示波器用实时取样方式观察重复信号时,由于触发信号与取样时钟是不同步的, ST16C654CJ它们之间无固定的时间关系,触发信号与下一个取样时钟间的时间是随机的,其值在0到1个取样周期内变化。所以在观察重复信号时,波形晃动与一个信号周期中的取样'点成反比,随着信号频率增高,晃动变大。

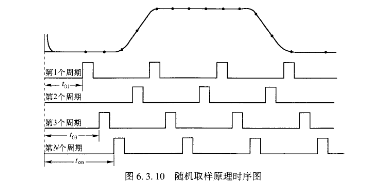

   数字存储示波器中采用随机取样方式来观察重复信号。图6.3.10为随机取样原理时序图,在随机取样方式工作时,每个获取周期取得一组取样值。第一个获取周期获得一组数据,第二个获取周期又获得一组数据,以次类推,第Ⅳ次获取周期又获得一组数据。每个取样点的y值由A/D转换器提供,而X值由下式给出:,r为取样周期,莎。n是触发点与下一个取样时钟间的时间。然后微处理器按照时间的先后将数据重新排列,写人显示存储器正确的地址单元中。综上所述,随机取样实质上是以触发点为参考基准进行取样存储和再现信号的。
