同步6脉冲触发器的输人和输出H55S5122EFP-60M

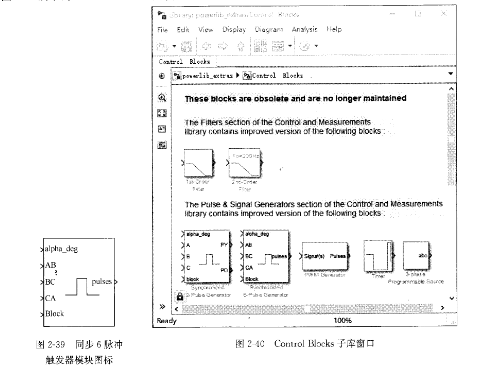

   该模块有5个输入端,如图2~939所示。

    ①dph deg是移相控制角信号输入端,单位为度。该输人端可与“常数”模块相连,也可与控制系统中的控制器输出端相连,从而对触发脉冲进行移相控制。

   ②AB、BC、CA是同步线电压仍A:,仍∝和仍cA的输入端,同步线电压就是连接到整流桥的三相交流电压的线电压。

   ③Block为触发器模块的使能端,用于对触发器模块的开通与封锁操作。当施加大于0的信号时,触发脉冲被封锁。

   该模块的输出为一个6维脉冲向量,包含6个触发脉冲。

   移相控制角的起始点为同步线电压的零点。

    同步6脉冲触发器的参数设置

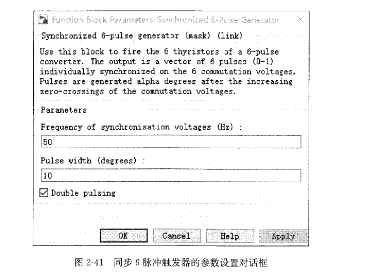

    同步6脉冲触发器的参数设置对话框如图241所示。

   图⒉41 同步6脉冲触发器的参数设置对话框

   ①同步电压频率(Freqtlen呷of Wnchro血zat0n询ltag∞),单位为Hz, 通常就是电网频率。

    ②脉冲宽度(Pul∝width),单位为度。

   ③双脉冲(Double pulsing),如果勾选“Double ptll⒍l△g”,触发器就能给出间隔60°的双窄脉冲。
