单相单极性PWM逆变器的仿真
发布时间:2019/7/23 20:44:40 访问次数:568
单相单极性PWM逆变器的仿真LC895297

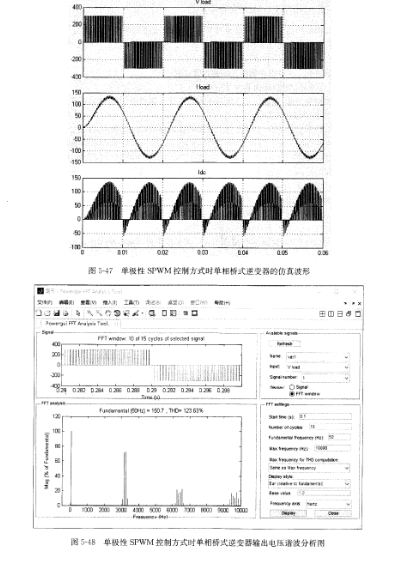

打开仿真参数窗口(见图⒈61),选择固定步长,di℃rete(no co碰inLlous st菠es)算法,仿真开始时间设置为0,仿真停止时间设置为0,06,并开始进行仿真。图547给出了单相单极性PWM逆变器的仿真结果,图中V load,Hoad分别表示逆变后流经负载的电压和电流,Idc表示直流电流。输出电压V load的谐波分析如图548所示。
单相单极性PWM逆变器的仿真LC895297
打开仿真参数窗口(见图⒈61),选择固定步长,di℃rete(no co碰inLlous st菠es)算法,仿真开始时间设置为0,仿真停止时间设置为0,06,并开始进行仿真。图547给出了单相单极性PWM逆变器的仿真结果,图中V load,Hoad分别表示逆变后流经负载的电压和电流,Idc表示直流电流。输出电压V load的谐波分析如图548所示。
