单相单极性PWDI逆变器的仿真LC895197

单相单极性PW1,I逆变器的建模和参数设置

①建立一个新的模型窗口,命名为DJPWM。

②打开电源模块子库,复制一个直流电压源到DJPWM模型中,打开参数设置对话框,按要求进行参数设置,本例中幅值为300V。

③打开电力电子模块子库,复制晶闸管通用桥模块到DJPWM模型中,并设置参数,桥臂数为2,开关器件为IGBT。

④打开PWM Generator子库,复制PWM Generator(2乇αeD模块到DJPWM模型中。打开设置对话框,选择单相全桥(4个脉冲×默认)以触发三相桥式变换器的全控型器件。设置三角载波信号的频率为1600Hz。勾选调制信号为内部产生方式,调制指数为0.5,输出电压频率为50Hz。设置采样时间为5e6。

⑤打开元件模块子库,复制一个串联RLC元件模块到rJJPWM模型作为负载,打开参数设置对话框,设置参数R=1Ω,L=0.0O2H。

⑥打开测量模块子库,复制一个Multimeter测量模块到DJPWM模型中,用于测量负载电压和电流。

⑦打开输出模块子库,复制一个⒌ope示波器模块,并按要求设置,用以观察电流、电压等信号。

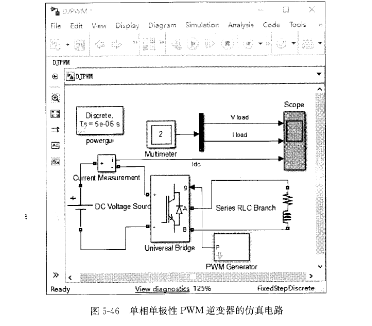

⑧复制一个Power go模块,适当连接后,可以得到如图546所示的系统仿真电路。
