将一个两输出的信号分离器(在通用模块子库中)连接到晶问管的m端上,再将信号分离器的两个输出信号接人四通道示波器(在输出模块子库中),双击示波器图标, H55S5122EFR-60M弹出参数设置对话框,将轴数设置为4可得到四通道示波器,该示波器的4路信号分别是:第一路为晶闸管的电流,第二路为晶闸管的电压,第三路为负载的电流,第四路为负载的电压。

   从信源模块子库中复制两个脉冲发生器模块到仿真模型窗口中,将其输出连接到晶闸管的门极上。第一个脉冲发生器的参数设置为:Amplitude为1,PeⅡod为0,02s,Pulse Width为5%,P腕⒃delay为0.00334s(t=dfa兴T/360°,对应控制角α=60°);第二个脉冲发生器的参数设置为:Amphtu托为1,Perlod为0.02s,Pulse Width为5%,Pllase del呷为0.01334s。

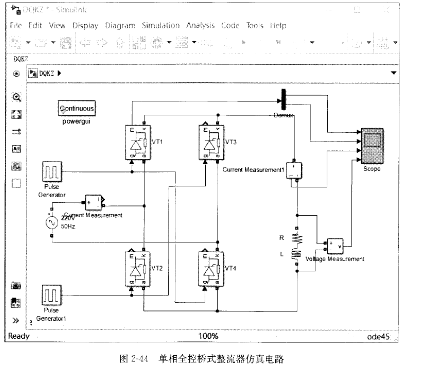

   复制一个Power go模块,适当连接后,可以得到如图2-44所示的系统仿真电路。
