单相全控桥式整流器的仿真
发布时间:2019/7/19 21:12:07 访问次数:832
单相全控桥式整流器的仿真H57V1262GFR-50C

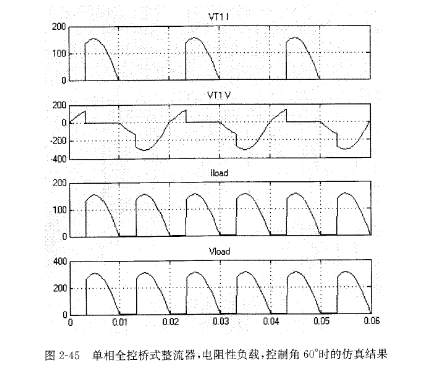

打开仿真参数窗口(见图⒈60),选择变步长,可选ode15、od出3、od涩5等算法,将相对误差设置为1⒍3,开始仿真时间设置为0,停止仿真时间设置为0.06。仿真结果如图245所示。图中,VT1I和VT1V分别为晶闸管的电流和电压,Iload和Vl∞d分别为负载电流和电压。如果需要观察其他控制角下,或者其他负载情况下的整流器工作情况,只需更改脉冲发生器的延迟时间,或者将负载参数设置为需要的类型和数值,重新启动仿真即可。
单相全控桥式整流器的仿真H57V1262GFR-50C
打开仿真参数窗口(见图⒈60),选择变步长,可选ode15、od出3、od涩5等算法,将相对误差设置为1⒍3,开始仿真时间设置为0,停止仿真时间设置为0.06。仿真结果如图245所示。图中,VT1I和VT1V分别为晶闸管的电流和电压,Iload和Vl∞d分别为负载电流和电压。如果需要观察其他控制角下,或者其他负载情况下的整流器工作情况,只需更改脉冲发生器的延迟时间,或者将负载参数设置为需要的类型和数值,重新启动仿真即可。
