单相全控桥式整流器的仿真

   单相全控桥式整流器的建模H55S5122EFP-A3M

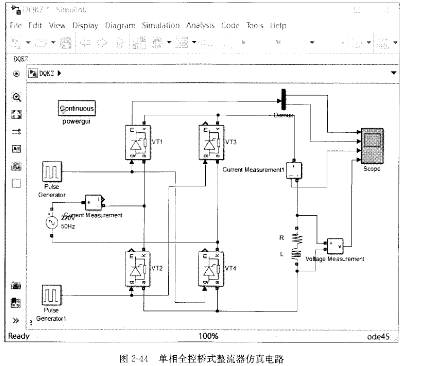

   ①建立一个新的模型窗口,命名为DQKZ(文件名在符合语法的情况下,可任意指定)。

   ②打开电力电子模块子库,复制4个晶间管到DQKZ模型中。

   ③打开晶闸管对话框,本例应用晶间管的默认参数,也可以自行设置。晶间管的名称重新命名为VT1、VT2、VT3、VT4。

   ④打开电源模块子库,复制一个电压源到DQKZ模型中,打开参数设置对话框,按要求设置参数,如电压峰值为220x1.414V,频率为50Hz。

   ⑤复制一个串联RI'元件模块(在连接器模块子库中)到DQKZ模型中,打开参数设置对话框,按要求设置参数。其中,R=2Ω,L=0mH(电阻性负载)。

   ⑥打开测量模块子库,复制两个电流测量装置以测量晶间管电流和负载电流;复制一个电压测量装置以测量负载电压。
