光窗管帽外壳按封装形式不同,可分为圆形平面光窗、透镜光窗和矩形平面光窗三种类型。 H5TQ2G63BFR-TEC圆形平面光窗外壳是通过光学材料经切、滚棒、磨、抛加工成光学平面,然后用高温局部加热的方法将光窗片与金属帽熔封在一起,形成气密结构,对于光窗平面度要求不高的外壳,也可用光窗片与金属帽整体加热的方法进行熔接,这样有利于大批量生产,降低生产成本。透镜光窗外壳,其光学窗口采用球形、半球或非球面透镜,该外壳制作和使用过程中对透镜的曲率半径和焦距有一定要求;矩形平面光窗外壳,其光学窗口为长方形较多,管座采用金属或陶瓷。如图13-3所示为典型的光窗管帽外壳。光窗管帽外壳透光率的好坏影响着光电子器件数字信号的高速率和光信号的转化率,其散热能力的优劣对光电子器件工作状态有很大影响,由此预见光窗外壳将在光电子工业中占有相当重要的位置。光窗管帽外壳典型的技术参数有外形尺寸(包括位置度、形位公差)、电、光特性(绝缘电阻、光窗透光率、光窗平面度、透镜中心差)、镀层厚度等。

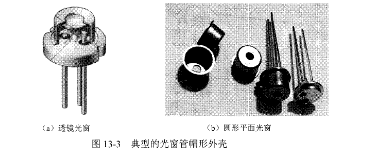

   (b)圆形平面光窗图13J 典型的光窗管帽形外壳
