光电耦合器的集电极-发射极的饱和电压(直流法)

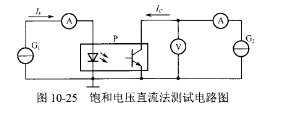

   测试电路图(见图10-25)HA17393

   图10.25和电压直流法测试电路图

   图中,G1为电压源;

   Al,轧为电流表;

   P为被测光电耦合器;

   V为电压表;

   α为电压源。

   2.测量程序

   (1)将温度调到规定值;

   (2)将输入电流调到规定值,在电流表A1输出;

   (3)将集电极电流调到规定值,在电流表A2读出:

   (4)在电压表V上测漏集电极一发射极饱和电压。

   3,注意事项

   (1)由于有超过最大耗散功率凡潞的危险,所以应严格按测试步骤进行。

   (2)如果需要可以改进电路,例如,给电源G2连接一个限制电压的电路。
