光电耦合器的集电极一发射极的饱和电压
发布时间:2019/7/3 21:12:43 访问次数:1325
光电耦合器的集电极一发射极的饱和电压(脉冲法)

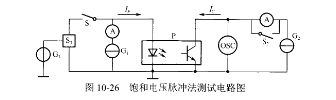

1.测试电路图(见图10-26)HA17555
图中,G3为电流源;
G1为电压源;
Sl,岛,s3为开关;
A为电流表;
P为被测光电耦合器;
oSC为示波器;
o为电压源。
2.测量程序
(1)将温度调到规定值;
(2)将开关s1断开,被测光电耦合器暂不插入测试插座,并将短路插头置于阳极和阴极插孔,调节电流源G1,直到电流表读数为规定值fF;
(3)将开关s2断开,光电耦合器不插入测试插座,并将短路插头置于发射极和集电极插孔,调节电流源G2,直到电流表的读数为规定值Jt;
(4)将被测光电耦合器插入插座,s1,岛闭合,S3由G3控制,在示波器上观察到开通时的波形的平坦部分稳定值,即为%卟⑾。
光电耦合器的集电极一发射极的饱和电压(脉冲法)
1.测试电路图(见图10-26)HA17555
图中,G3为电流源;
G1为电压源;
Sl,岛,s3为开关;
A为电流表;
P为被测光电耦合器;
oSC为示波器;
o为电压源。
2.测量程序
(1)将温度调到规定值;
(2)将开关s1断开,被测光电耦合器暂不插入测试插座,并将短路插头置于阳极和阴极插孔,调节电流源G1,直到电流表读数为规定值fF;
(3)将开关s2断开,光电耦合器不插入测试插座,并将短路插头置于发射极和集电极插孔,调节电流源G2,直到电流表的读数为规定值Jt;
(4)将被测光电耦合器插入插座,s1,岛闭合,S3由G3控制,在示波器上观察到开通时的波形的平坦部分稳定值,即为%卟⑾。
