光电二极管和光电晶体管的暗电流

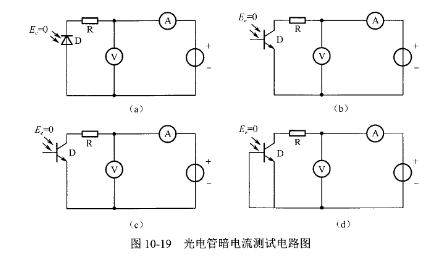

   1.测试电路图(见图10-19)

   图中:D为被测器件; H5PS1G63EFR-S5C

   R为限流电阻;

   V为电压表;

   A为电流表。

   2.测量程序

   在规定的温度条件下,器件应完全避光,将电压从零逐渐增加到规定值,然后测量被测光敏器件暗电流。

    3.注意事项

   (1)在光谱灵敏度范围内,器件不应受到辐射。

   (2)这些参数与温度有十分密切的关系,测量精度在很大程度上取决于环境温度是否稳定。完全避光是必要的条件,即使是普通的日照光照射在穿过玻璃绝缘子的金属连线上,也会导致错误的测量结果。
