连接:(Connection)

   在利用STEP7进行网络组态或者阅读⒏MATIC技术手册时,会遇到“Connec0on”一词。在⒏MATIC网络技术词汇中,“Co1△1△ection”一词通常指逻辑连接,而非物理连接。 LPO2506I-474LC这种逻辑连接需要通过STEP7组态来建立,子网中两个节点建立了某个逻辑连接,就意味着在实际网络系统中,这两个节点将要进行某种类型的通信。在组态过程中,需要指明连接类型、连接属性及被连接的两个通信伙伴。

    所谓连接类型,是指两个通信伙伴之间的数据通信应当遵循的协议,⒏MATIC的各个子网都支持若干种通信协议,所以要在STEP7中事先组态。子网与所支持的通信协议及连接类型见表⒏1。

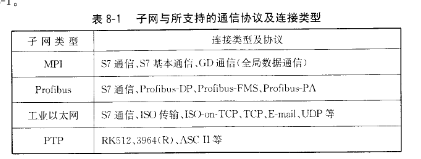

   表⒏1 子网与所支持的通信协议及连接类型

   网络中的每个节点(CPU)都有连接表(Connection Tablc),其中包含本地标识(LocaHD)、连接伙伴、连接类型、连接属性等内容。一旦建立了连接,每个连接中的节点都有唯一的Locd ID,当用户程序调用通信功能时需要指明这个Local IDG连接表经过编译并下载到CPU后才能生效。
