测试矢量

   测试矢量是基本波形单元的序列集合,通过它可以实现被测器件功能测试的时序对应关系。R1420017FNR

   ・测试项

   测试项实现具体的参数测量或功能测试。根据测试的目的,可以进行直流参数测试、交流参数测试、功能测试。一般情况下,一个测试项包含一个参数的测量方法。

    ●测试流程

   测试流程是若干测试项的集合,可对被测芯片进行直流参数、动态参数、交流参数测以及功能测试。通过执行测试流程,可将包含在测试流程中的测试项按顺序执行,其测试结果显示在屏幕上或保存在硬盘中。测试流程的开始一般会进行连接性测试,以确保被测器件与

测试机台进行良好接触。根据需要,测试流程中可能包含若干条件跳转指令,如图⒋18所示。

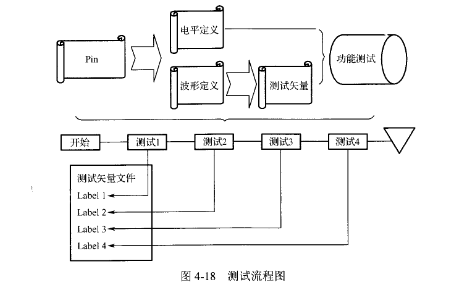

   图⒋18 测试流程图

   其中,引脚定义(Rn)、电平定义(Lcvcl)、波形定义(△ming)、测试矢量(Vcctor)是测试程序开发过程中最基本的部分。每个测试项都将调用该四个基础文件进行相应测试项的测量。
