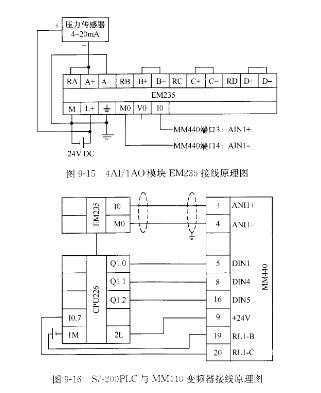

PLC与变频器之间的连接,既有模拟通道,也有数字量信号,在设计该部分电路时,主要考虑的是变频器内部参数组的切换(3台机组,3个DDS),以及必要的状态信息,例如变频器故障等,接线原理图如图916所示。AAT1276IRN-5.0-T1

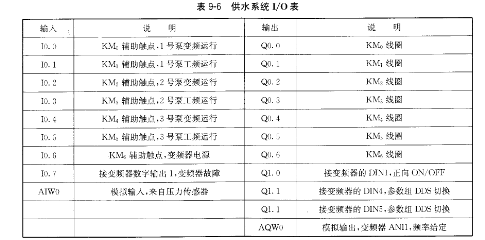

   图916给出了PLC与变频器之间的一个局部的接线原理图.除了模拟通道用于频率给定,还有一些DI DO.这些数字量用于启动停止控制以及参数组的切换和变频器故障报警信号等,见表96。

   需要说明的是,表96中所列内容,对于一个电气控制系统而言是不完整的,因为其中缺少人机交互所需的基本硬件条件,例如启动/停止按钮等。但是,这一部分内容属于PLC的基本应用,前面章节多有类似的讨论,此处不再赘述。
