   随着T业PC的推出,个人计算机(PC)在工业现场运行的可靠性问题已得到解决,因此在各类测控设各中实现PI'C和PC之问的串行通信有着重大的意义。这样一方面有助于将PC开发成简易I作站或者工作终端,实现集中显示、集中报警功能;另一方面,也可把个人计算机开发成PI'C编程终端,通过编程器接口接人PI￡网络,进行编程、调试及监控,并最终达到PI'C测控设各结构简单、运行可靠、维护容易、便于二次开发的技术特点。⒏-200CPU上的通信接口是与RS485兼容的9针D型连接器,PLC还提供了实现R⒏碴85与PC上RS232C相连接的PC/PPI电缆或UsB/PPI电缆,利用它可以方便地实现g⒓00PLc与PC之间的硬件连接。其中,USB/PPI电缆是通过USB接口提供串行连接及RS485信号

转换和PPI协议转换的编程电缆,在PC中运行的驱动程序控制下,将PC的USB接口仿真成传统的串行接口(俗称COM口),从而使用现有的各种编程软件、通信软仵和监控软件等。本电缆的工作电源取自USB接口和PLC的编程接口,转换盒上的发光二极管指示数据的收发状态。

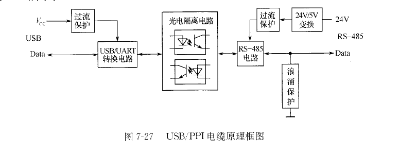

    USB/PPI电缆是光电隔离的,适用于西门子s7-~900PI￡,特别适合于干扰较大、易损坏通信接口的工业现场,电路中的各种保护措施保证了系统的安全运行。USB/PPI电缆原理框图如图⒎27所示。
