对电动机的保护是生产设各工作可靠的一个保证。下面通过实例来介绍经验设计法的应用。如图242所示为钻削加工时刀架的自动循环示意图,具体要求如下: FB10S051JA1R6000

   ①自动循环,即刀架由位置“1”移动到位置“2”进行钻削加工后自动退回位置“1”,实现自动循环。

   ②无进给切削,即钻头到达位置“2”日寸不再进给,但钻头继续旋转进行无进给切削,以提高I件加T精度。

   ③快速停车。停车时,要求快速停车以减少辅助工时。了解清楚生产工艺要求后则可进行线路的设计,具体设计步骤如下:

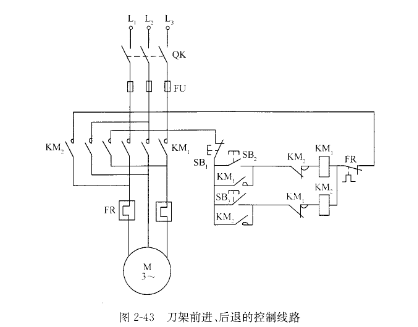

   ①设计主电路。因为要求刀架自动循环,故电动机实现正、反向运转,故采用两个接触器以改变电源相序,主电路如图243所示。

   ②确定控制电路的基本部分。设置由启动、停止按钮、正反向接触器组成的控制电动机正、反转的基本控制环节,以及必要的自锁环节和互锁环节,如图~943所示为刀架前进、后退的基本控制线路。
