模拟量I/o映像区的大小

   主机提供的模拟量I`/O映像区区域为:CPU222模块,16人/16出;CPU224模块、CPU226模块、CPU226XM模块,32人/32出。模拟量的最大I/O配置不能超出此区域。B0524S-1W 模拟量扩展模块总是以2字节递增的方式来分配空间的。

   数字量、模拟量VO映像区有效地址的范围参见本书第5章表55。

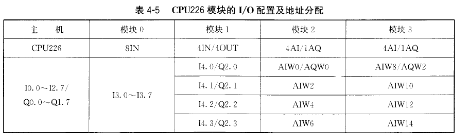

    现选用CPU226模块作为主机进行系统的I/O配置,如表45所示。

   CPU226模块可带7个扩展模块,表⒋5中CPU226模块带了迷个扩展模块,提供的主机VO点有24个数字量输人点和16个数字量输出点。模块0是一块具有8个输人点的数字量扩展模块。模块1是一块4IN/4()UT的数字量扩展模块,实际上它却占用了8个输人点地址和8个

输出点地址,即(I4。O~I4。Q2,0~Q2.7)。其中,输人点地址(I4.4~I4,7)、输出点地址(Q2。4~Q2.7)由于没有提供相应的物理点与之相对应,那么与之对应的输入映像寄存器(Il。4~Id。7)、输出映像寄存器(Q2,4~Q2.7)的空间就丢失了,且不能分配给I/O链中的后

续模块。由于输人映像寄存器(M,迮~n,7)在每次输人更新时被清零,因此不能用于内部标志位存储器,而输出映像寄存器(Q2.4~Q2.7)可以作为内部标志位存储器使用。

   模块2、模块3是具有4个输人通道和1个输出通道的模拟量扩展模块。模拟量扩展模块是以2字节递增的方式来分配空间的。
