除有关标准中另有规定外,应对元EDE1116ABSE-6EMI-E件上的全部引出端进行试验。本方法的试验条件覆盖了6种不同的焊接技术,这些参考条件如表⒋11所示。

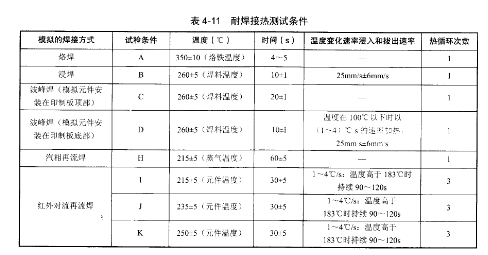

   表⒋11 耐焊接热测试条件

   试验条件A:烙焊――使用烙铁或烙杯,适用于柱状或针状引出  端。

   试验条件B:浸焊――模拟元件引出端进行高温浸焊(镀锡)。

   试验条件C:波峰焊(模拟元件安装在印制板顶部)。

   试验条件D:波峰焊(模拟元件安装在印制板底部)。

   试验条件H:汽相再流焊――无预热汽相再流环境。

   试验条件I、J、K:红外对流再流焊一般拟红外再流、自然传导及热风传导再流环境。

   1)试验条件A∶烙焊

   试验条件A为烙焊,试验顺序如下:

   (1)当试验对象是焊杯、焊环、柱状焊缝或者针眼引出端等时,对足够尺寸的引线进行预处理,以正确的方式放置。当试验对象是表贴产品时,应将样品固定在安装板上c

   (2)当有要求时,对样品涂助焊剂。

   (3)除有关标准另有规定外,烙铁应符合设备的要求。

   (4)烙铁应达到350℃封0℃并且作用于引出端上持续4~5sc焊料和烙铁应作用于最靠近的元件本体的可能禁受焊接的安装点上。对于表贴的产品,烙铁只能被放置在衬垫上。

   (5)移开烙铁以使样品在室温下冷却到稳定温度。若使用了助焊剂,应以适当的溶剂清除。

   (6)以10倍放大率目检元件。
