设各总电源输入电路板的输出与风扇工作电路电路板的电源输人之间直接用电缆连接,两 IDT39C10BD者之间没有任何器件,而且互连电缆的长度小于0.4mc这样,在原理上,相当于压敏电阻RⅤ5、RⅤ6与TⅤS ⅤD直接并联。由于此TⅤS的通流量小,加上过电流的作用,TVS响应速度较快,故先导通。当大部分的能量流过该TⅤS时,TⅤS发生了过流损坏。损坏后,后一级电路也无法得到保护,出现风扇损坏的现象(转速变慢)。在此状态下,浪涌测试时,设各总电源输人端口防雷电路输出后的残压在150Ⅴ以上。

   在浪涌保护器件中,气体放电管的特点是通流量大,但是响应时间慢,冲击击穿电压高;TⅤs的通流量小,响应时间快,电压钳位特性好;压敏电阻的特性介于这两者之间。

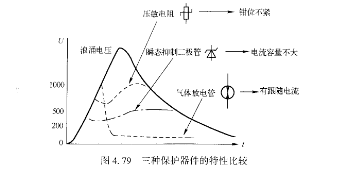

图4.79给出了三种保护器件的特性比较。

    压敏电阻的工作原理是当其两端的电压超过一定幅度时,电阻的阻值降低,从而将浪涌能量泄放掉,并将浪涌电压的幅度限制在一定的范围内。它的优点是峰值电流承受能力较大,价格低;缺点是钳位电压较高(相对于工作电压),随着受到浪涌冲击的次数增加,漏电增加,响应时间较长,寄生电容较大。瞬态抑制二极管(TⅤS)是其两端

的电压超过一定幅度时,器件迅速导通,从而将浪涌能量泄放掉,并将浪涌电压的幅度限制在一定的幅度。其优点是响应时间短,钳位电压低(相对于I作电压);缺点是承受峰值电流较小,一般器件的寄生电容较大,如在高速数据线上使用时,要用特制的低寄生电容器件。而气体放电管的工作原理是当其两端电压超过一定幅度时,器件变为短路状态,从而将浪涌能量泄放掉。
