防浪涌器件能随意并联吗

   【现象描述】 ID82C88

   在对某设各的电源输人端口进行浪涌试验时,每进行一次±1kⅤ的差模浪涌信号测试(该设备的浪涌测试要求是:差模±1kⅤ,共模±2kⅤ,B级判据),设备中冷却用的风扇转速就会相应降低,而且不能恢复。试验结束后,检查风扇工作电路电源输人端口的保护二极管,发现已经损坏。

   【原因分析】

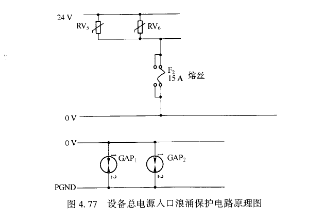

   该设各总电源入口的浪涌保护电路原理图如图4.77所示。

   图4.77设备总电源入口浪涌保护电路原理图

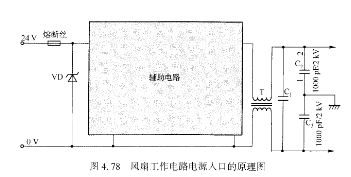

   采用两个压敏电阻并联的差模保护,共模保护采用两个气体放电管并联构成的1级保护电路。在设计风扇工作电路时,为了进一步进行浪涌保护,在直流zZI Ⅴ电源输人端口并联了一个TⅤS进行差模保护。风扇工作电路电源入口的原理图如图4.78所示。
