【处理措施】 ID82C87H-5

   在PCB中设计接口防浪涌电路时,若想通过串联电阻来降低浪涌的冲击电流,则一定要考虑电阻的功率。如果功率不够,则建议将电阻靠近芯片放置,而TⅤS靠近接口放置。

   【思考与启示】

    (1)电阻可以作为保护器件来抑制浪涌电流,起到限流的作用,通常串联在信号电路中。

   (2)在信号线路中,电阻的使用应注意的几个问题:①电阻的功率应足够大;②避免过电流作用下电阻发生损坏。

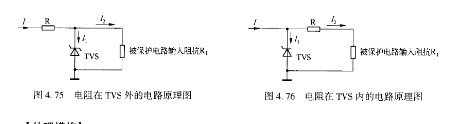

   (3)对于以上两种(图4.75和图4.76)原理的浪涌保护电路,如果不考虑电阻功率的因素,则可以用分压原理和阻抗失配的原理解释哪种电路更适合被保护的对象。这取决于被保护电路的输入阻抗。如果被保护电路的输人阻抗较高(Rl》R),则适合采用如图4,Ts所示的保护电路。因为此时R与R1的串联并不能给限流或分压有多大贡献,并且TⅤs在有效时总是以低阻的形式出现的,所以限流电阻按如图4.75所示的连接方式连接,才能取得更好的限流作用。如果被保护电路的输入阻抗较低(Rl与R相当或更小),则适合采用如图4.76所示的保护电路,因为此时R将对TⅤS后一级的浪涌电压进一步分压,大大降低被保护电路两端的浪涌电压。

  (4)在信号线上串联电阻时要注意对信号本身的影响。
