为了便于嵌线和连接引线,必须遵守以下规则。

   ①每个线圈组都有两根引线,分别称为首端或尾端。

   ②每相绕组的引出线必须从定子的出线孔一侧引出,为此所有线圈组的首、尾端也 T1014NSE7MQA必须在这一侧引出。

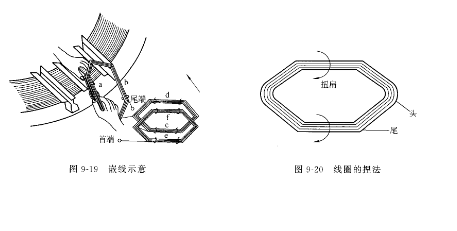

   ③习惯规定把定子机座有出线孔的一侧置于操作者右侧,待嵌线圈组放置在定子的右面,并使其引出线朝向定子膛,如图919所示。嵌线时.把线圈逐个逆时针方向翻转后放进定子膛内进行嵌线,从而保证引出线从出线孔侧引出。

   嵌线方法

   单只线圈嵌线比较简单,但对连续绕制的线圈组,嵌线时稍不注意就会嵌反,应特别注意。嵌线翻转线圈时,先用右手把要嵌的一个线圈捏扁,并用左手捏住线圈另一端反向扭转,如图9⒛所示,然后将导线的左端从槽口右侧倾斜着嵌进槽里,如图919所示。
