编译正确后,单击菜单P1・ocessing/sta⒒/start TimeQue哎△ming Analyzer,经过几秒的处理,在编译报告栏区,可以单击查看ⅡmcQue“Tlming Ana1yzer文件夹,查看定时分析信息,如设计电路项日的clk周期、 KSZ8081RNACA 最高时钟频率Fmax、上升时间R∞、下降时间Fall等;如果时间指标不满足要求,可以进行分步设置,再进行分步编译,直到满足时间指标的要求。

  波形仿真分析

   波形仿真是对设计之后经过编译的电路系统进行功能仿真(逻辑功能分析),或时序仿真(全面分析信号之间竞争冒险、时间参数等现象或指标),从而评估是否达到预定设计要求。从Quarms IIV10,1版本开始,不能使用编辑波形矢量文件进行仿真,但是利用Modelsim,编写Test Belach文档可以进行波形仿真。操作步骤如下。

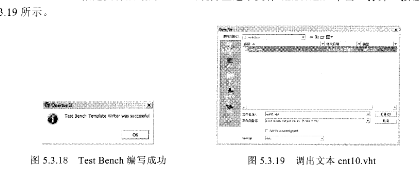

   (1)新建Test Bench文件。单击菜单Processing/start/sta⒒Test Bencll Template Writer,这时软件自动在计算机E∶/cnt10/simula伍oll/modelsim设计文件夹中生成cllt10,x,lld的测试文件cnt1o,vht,然后出现成功图标,如图5318所示。

   (2)调出文本cnt1o,vht。单击菜单Filc/opcn,弹出文件查找对话框,按照路径E∶/cnt10/simul舶on/modelsim,指定文件后缀为vht,出现并且选中文件cllt10vht,单击“打开”按钮,如图5319所示。
